近年來，為了保證我公司的市場優勢和產品品質，公司投入巨資購置一大批具有一流水平的加工和檢測設備，成立了聯軸器技術研發中心，從而使公司的發展具有了強力的保障。先后為用戶提供了0.8—2.5MW風力發電機鎖緊盤；國內首創的風力發電試驗機萬向聯軸器。風電用鎖緊盤是我公司根據國家新能源產業規劃要求，大力發展清潔能源發電設備的背景下為風力發電增速機而開發的專用鎖緊盤。鎖緊盤安裝于齒輪箱輸入軸套外圈上，通過其產生的抱緊力將處于齒輪箱輸入軸套內部的主軸同齒輪箱空心軸套剛性地連結為一體。該鎖鍵盤傳遞扭矩大于其他設備用鎖緊盤，可無故障安全使用壽命不低于20年，安裝拆卸10次仍能滿足設計要求。不但能滿足超負荷的承載能力，而且在拆卸中自動松開。成功解決了超負荷承載能力、安裝和拆卸的三大難題。 |

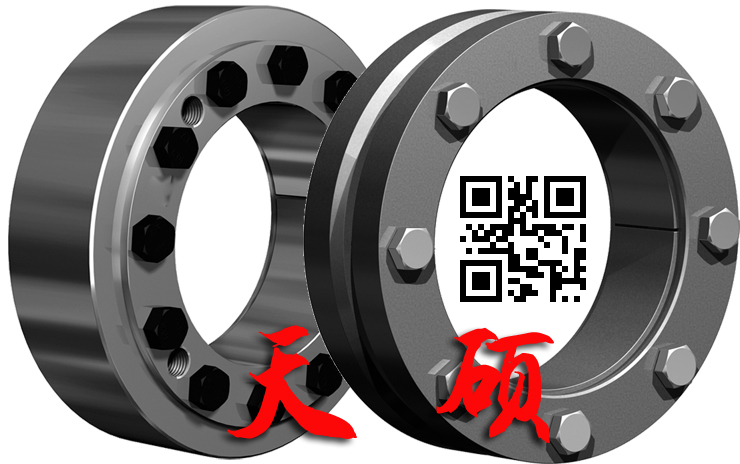

國標鎖緊盤
國外標準鎖緊盤

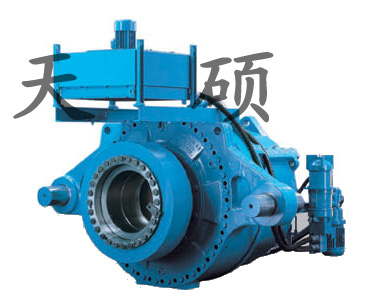

風電增速機專用鎖緊盤 產品介紹及參數

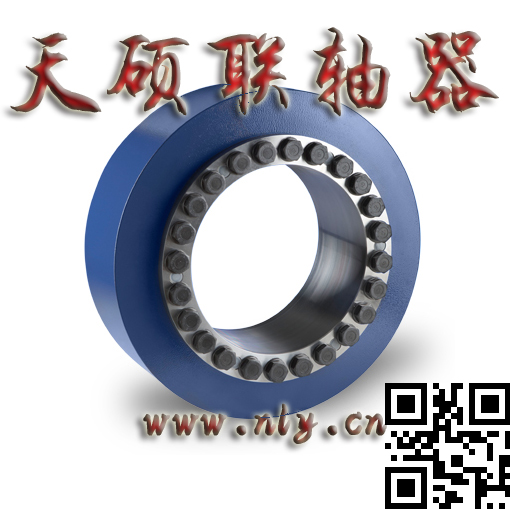

風電增速機專用鎖緊盤 產品介紹
該鎖緊盤具有以下特點：
1．滿足風機運行在風向及風力的不可控制性、隨機性、瞬時風速可達70m/s以上；機組運行在強陣風、湍流風、瞬時沖擊載荷大等惡劣環境；以及強陣風、湍流風、瞬時沖擊等對鎖緊盤額定傳遞扭矩，軸向力的沖擊。
傳遞扭矩大于其他設備用鎖緊盤。
2．無故障安全使用壽命不低于20年。
3．安裝拆卸10次仍滿足設計要求。

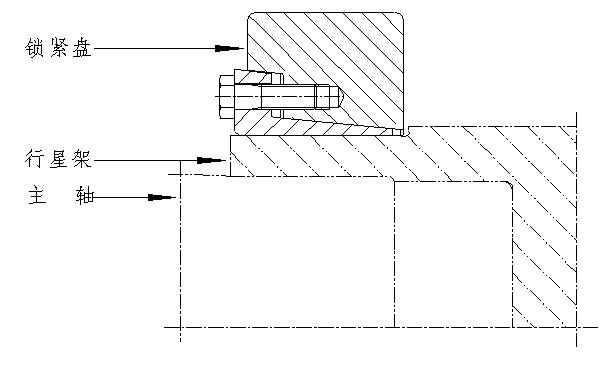

我公司根據國家新能源產業規劃要求，大力發展清潔能源發電設備的國內自主開發。為風力發電增速機開發了專用鎖緊盤，鎖緊盤安裝于齒輪箱輸入軸套外圈上，通過其產生的抱緊力將處于齒輪箱輸入軸軸套內部的主軸同齒輪箱空心軸套剛性地連結為一體。我公司通過技術創新，在理論計算、有限元分析、材質選用及加工工藝等方面作了大量研發工作，制定了最優的設計、工藝方案和自主研發了該類鎖緊盤靜載能力校核裝置。通過對此類產品的超負荷動、靜載試驗，該產品已完全達到了設計要求，不但能滿足超負荷的承載能力，而且在拆卸中自動松開。成功解決了超負荷承載能力、安裝和拆卸的三大難題。

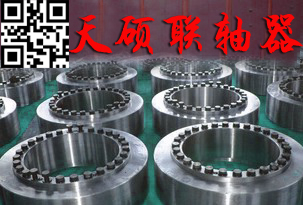

風電增速機專用鎖緊盤 產品圖形及參數：
參數項目 |
風力發電增速機鎖緊盤參數 |
0.8MW |
0.85MW |
1.25MW |
1.5MW |
2.0MW |
額定轉矩 |
380kN.m |
310kN.m |
540kN.m |
885kN.m |
1404kN.m |
最大轉矩 |
1140kN.m |
999.7 kN.m |
2140kN.m |
3100kN.m |
6000kN.m |
額定轉速 |
22.27r/min |
26.25 r/min |
22.27r/min |
18/20rpm |
15rpm |
最大軸向推力 |
440kN |
4969 kN |
8470kN |
11900kN |
13585kN |
內孔尺寸 |
Φ420H7 |
Φ360H7 |
Φ530H7 |
640H7 |
700H7 |
鎖緊盤外徑尺寸 |
Φ690 |
Φ610 |
Φ910 |
Φ1120 |
Φ1140 |
軸套和主軸配合內孔 |
330H7/f7 |
280H7/f7 |
430H7/f7 |
520H7/f7 |
560H7/f7 |

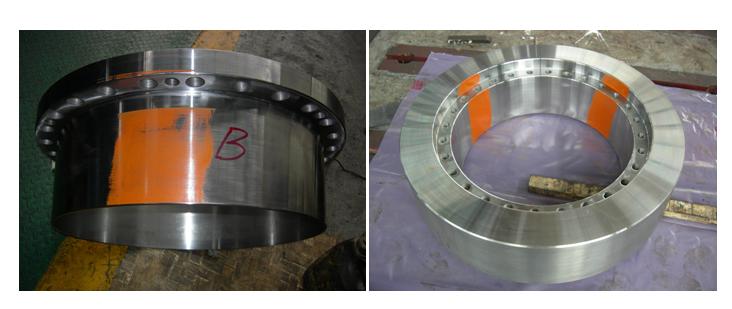

鎖緊盤產品著色檢查錐面接觸率

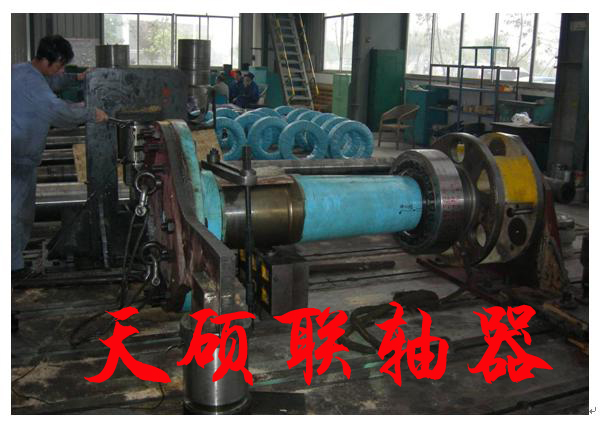

靜扭試驗 （試驗用主軸、過渡套為風電增速機實物件）

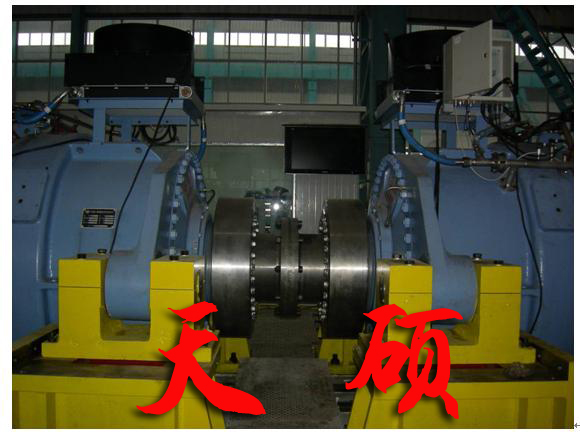

1.5MW風機專用鎖緊盤正在超負荷動載試驗

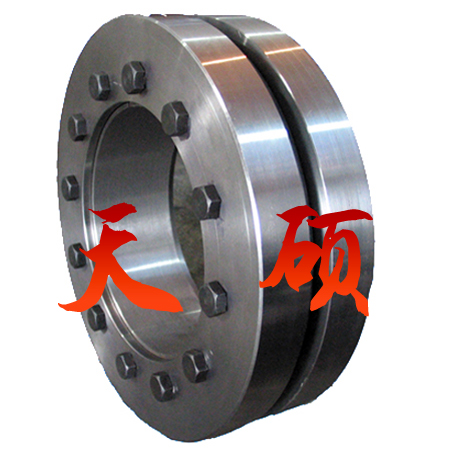

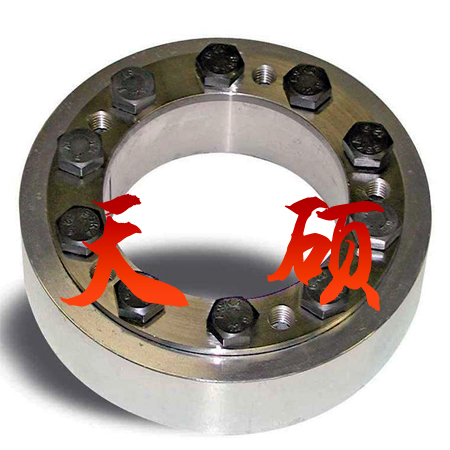

Z7a型鎖緊盤(按JB/T 7934-1999生產)
選用順序
1．
當軸的直徑為設計第一要求，按設計選定的軸的直徑（dw）在本產品目錄中選擇鎖緊盤，并校核其對應的最大傳遞扭矩(Mt)是否能滿足扭矩的需要。
反之，如果扭矩是第一要求，則從目錄中根據合適的型號選擇所需扭矩（Mt），然后再找出對應的軸直徑（dw）。
II
根據選用的鎖緊盤，校核軸和軸套的尺寸和強度。
軸套或空心軸的外徑（d）與鎖緊盤的內徑相一致。軸套最小橫斷面可以安全地傳遞所規定的扭矩。
III
目錄中所列的額定扭矩Mt與額定軸向載苛Pax值是按照鎖緊盤所能傳遞的最大值列出的不含安全系數，校核時，應考慮起動和沖擊載荷。
IV
傳動扭矩值（Mt）與軸徑（dw）之間的關系為線性函數關系，型號目錄表中未列出所有對應軸徑的額定扭矩，但可以用內插法求出某一軸徑可傳遞的扭矩。
舉例說明：
聯結一根103mm的軸，要安裝一個鎖緊盤，其最大傳遞扭矩確定為12400Nm，選鎖緊盤型號規格。
第一步：軸的直徑近靠至100mm。、
第二步：在標準系列71型規格表中，找出軸徑100mm對應鎖緊盤型號為SD140-71，用插放法計算出 103mm軸可傳遞最大扭矩為17600Nm與20100Nm間的19100Nm。
第三步：核實確定的鎖緊盤的尺寸，并設計在圖紙上。
第四步：找出規定的加工公差和適用的配合方式。
即：軸和軸套內孔的公差為H7/h6，軸套外徑為f7。
第五步：選用鎖緊盤，按下列型號訂貨：鎖緊盤SD140-71。
注意事項：
為了保證目錄表中所列的扭矩和軸向載荷值，設計圖紙時，一定要注明鎖緊螺釘按規定的擰緊力矩Ma是非常重要的。
由于鎖緊盤和螺釘只是靜態受力，不必擔心螺釘松馳。
安裝與拆卸
鎖緊盤在出廠前已做好安裝準備，所以首次安裝前不必再拆開;
1、拆掉運輸中起保護作用的外圈中間隔板。
2、取任意三個鎖緊螺釘形成一個等腰三角形，并將它們輕輕擰緊，直至內圈仍可轉動為止，用力過猛擰緊會導致內圈產生產生塑性變形。
3、讓鎖緊盤在軸套上滑動，軸套外圈可加脂潤滑。、
注意：軸裝進軸套之前切記還要擰緊螺釘。
4、擦凈軸及軸套內孔的油脂。
5、將軸插入軸套內孔的油脂。
6、使用測力板手擰緊全部鎖緊螺釘。擰緊的方法是按順序愛漸擰緊，每次只擰到額定力矩的1/4。
用力矩搬手檢查擰緊力矩Ma是非常重要的。兩個鎖緊圈必須保持等距。
拆卸順序
1、逐漸擰松全部鎖緊螺釘，每個循環各螺釘擰松一轉的1/4。切勿完全拆除緊螺釘。、
2、拆除軸或從軸上取掉軸套，在套前的軸部發生銹蝕首先必須除掉。
3、從軸套上取下鎖緊盤。
4、拆卸的鎖緊盤不必完全分解，重裝前也不需潤滑。錐形面選用二硫化鉬（MOS2）潤滑劑。鎖緊螺釘用含鉬潤滑脂。損壞的O形壞必須換。
