風電增速機專用鎖緊盤產品介紹及參數
風電增速機專用鎖緊盤產品介紹
Type |
d |
dw |
TorqueMt |
Pax |
Tighten moment
Ma |
Bolt Size |
Base size |
Weight |
D |
L |
L1 |
㎜ |
㎜ |
kNm |
kN |
Nm |
|
㎜ |
㎜ |
㎜ |
kg |
TSF360-23FL |
360 |
280 |
745 |
5321 |
1060 |
M27×100 |
690 |
213 |
180 |
396 |
TSF420-22FL |
420 |
330 |
1026 |
6218 |
1160 |
M27×100 |
670 |
197 |
170 |
300 |
TSF500-22FL |
500 |
420 |
1720 |
8190 |
1260 |
M27×110 |
850 |
217 |
188 |
525 |
TSF520-22FL |
520 |
420 |
1710 |
8143 |
1050 |
M27×110 |
890 |
236 |
210 |
695 |
TSF530-22FL |
530 |
420 |
1830 |
8714 |
1350 |
M27×110 |
910 |
249 |
215 |
745 |
TSF530-81GFL |
530 |
440 |
2738 |
12445 |
1700 |
M30×120 |
920 |
286 |
250 |
882 |
TSF530-83FL |
530 |
440 |
2950 |
13409 |
2080 |
M33×140 |
930 |
320 |
276 |
995 |
TSF550-81GFL |
550 |
440 |
2738 |
12445 |
1800 |
M30×120 |
920 |
286 |
248 |
850 |
TSF640-22FL |
640 |
520 |
2655 |
10212 |
1640 |
M30×140 |
1020 |
282 |
249 |
995 |
TSF660-22FL |
660 |
570 |
3438 |
12063 |
1760 |
M33×140 |
1070 |
297 |
260 |
1180 |
TSF700-22FL |
700 |
560 |
4200 |
15000 |
1800 |
M33×140 |
1140 |
297 |
260 |
1345 |
TSF750-22FL |
750 |
630 |
5626 |
17860 |
2100 |
M33×140 |
1180 |
312 |
275 |
1435 |
TSF800-22FL |
800 |
660 |
6211 |
18821 |
2210 |
M33×140 |
1230 |
350 |
296 |
1668 |
TSF830-22FL |
830 |
660 |
7170 |
21727 |
2700 |
M36×160 |
1270 |
350 |
300 |
1766 |
該鎖緊盤具有以下特點：
1．滿足風機運行在風向及風力的不可控制性、隨機性、瞬時風速可達70m/s以上；機組運行在強陣風、湍流風、瞬時沖擊載荷大等惡劣環境；以及強陣風、湍流風、瞬時沖擊等對鎖緊盤額定傳遞扭矩，軸向力的沖擊。
傳遞扭矩大于其他設備用鎖緊盤。
2．無故障安全使用壽命不低于20年。
3．安裝拆卸10次仍滿足設計要求。
我公司根據國家新能源產業規劃要求，大力發展清潔能源發電設備的國內自主開發。為風力發電增速機開發了專用鎖緊盤，鎖緊盤安裝于齒輪箱輸入軸套外圈上，通過其產生的抱緊力將處于齒輪箱輸入軸軸套內部的主軸同齒輪箱空心軸套剛性地連結為一體。我公司通過技術創新，在理論計算、有限元分析、材質選用及加工工藝等方面作了大量研發工作，制定了最優的設計、工藝方案和自主研發了該類鎖緊盤靜載能力校核裝置。通過對此類產品的超負荷動、靜載試驗，該產品已完全達到了設計要求，不但能滿足超負荷的承載能力，而且在拆卸中自動松開。成功解決了超負荷承載能力、安裝和拆卸的三大難題。

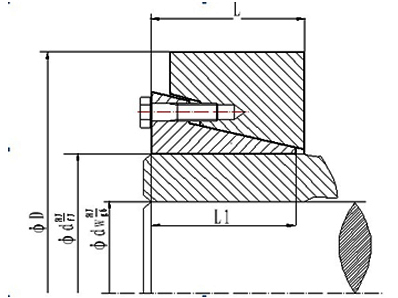

風電增速機專用鎖緊盤 產品圖形及參數：
參數項目 |
風力發電增速機鎖緊盤參數 |
0.8MW |
0.85MW |
1.25MW |
1.5MW |
2.0MW |
額定轉矩 |
380kN.m |
310kN.m |
540kN.m |
885kN.m |
1404kN.m |
最大轉矩 |
1140kN.m |
999.7 kN.m |
2140kN.m |
3100kN.m |
6000kN.m |
額定轉速 |
22.27r/min |
26.25 r/min |
22.27r/min |
18/20rpm |
15rpm |
最大軸向推力 |
440kN |
4969 kN |
8470kN |
11900kN |
13585kN |
內孔尺寸 |
Φ420H7 |
Φ360H7 |
Φ530H7 |
640H7 |
700H7 |
鎖緊盤外徑尺寸 |
Φ690 |
Φ610 |
Φ910 |
Φ1120 |
Φ1140 |
軸套和主軸配合內孔 |
330H7/f7 |
280H7/f7 |
430H7/f7 |
520H7/f7 |
560H7/f7 |
鎖緊盤產品著色檢查錐面接觸率
靜扭試驗 （試驗用主軸、過渡套為風電增速機實物件）
1.5MW風機專用鎖緊盤正在超負荷動載試驗 |
