脹緊套（又稱脹緊聯結套，鎖緊盤等）是一種無鍵連接裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹緊套和機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向或二者的復合載荷。脹緊套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于風力發電、重型機械、輕工機械、食品機械、包裝機械、紡織機械、印刷機械、數控機床、自動化設備等領域。
風電用鎖緊盤是我公司根據國家新能源產業規劃要求，大力發展清潔能源發電設備的背景下為風力發電增速機而開發的專用鎖緊盤。鎖緊盤安裝于齒輪箱輸入軸套外圈上，通過其產生的抱緊力將處于齒輪箱輸入軸套內部的主軸同齒輪箱空心軸套剛性地連結為一體。該鎖鍵盤傳遞扭矩大于其他設備用鎖緊盤，可無故障安全使用壽命不低于20年，安裝拆卸10次仍能滿足設計要求。不但能滿足超負荷的承載能力，而且在拆卸中自動松開。成功解決了超負荷承載能力、安裝和拆卸的三大難題。
特性：Z10型脹緊套適用于軸和軸套之間的無鍵聯結裝置可從外部對軸套施加夾緊力,使軸與軸套之間形成機械壓縮配合,而傳遞扭矩,脹套本身不傳遞任何力矩及負載,容易安裝、拆卸.
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

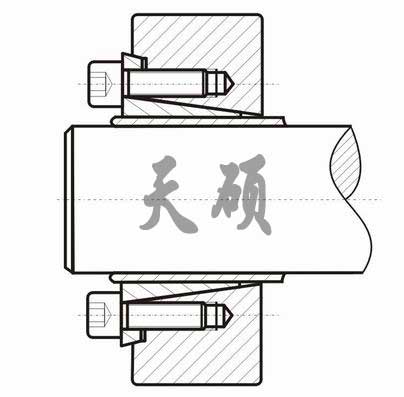

安裝參考范例
|
