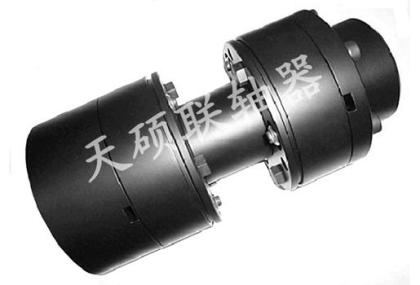

TBG系列高速膜片聯軸器
聯軸器型號 |
功率/轉速
(Kw/rpm) |
公稱扭矩
(KNm) |
峰值扭矩
(KNm) |
最大許用轉速
(r/min) |
A
(mm) |
B
(mm) |
C(mm)max |
E(mm) |
F
(mm) |
L(mm) |
TBG6115 |
0.072 |
0.68 |
2.4 |
32000 |
146 |
98 |
70 |
110 |
75 |
260 |
TBG6135 |
0.16 |
1.52 |
3.3 |
28000 |
165 |
119 |
85 |
110 |
90 |
290 |
TBG6152 |
0.22 |
2.1 |
6.1 |
25000 |
187 |
140 |
100 |
120 |
105 |
330 |
TBG6175 |
0.39 |
3.7 |
10.8 |
23000 |
215 |
162 |
115 |
130 |
120 |
370 |
TBG6196 |
0.49 |
4.6 |
12.4 |
21000 |
238 |
182 |
130 |
160 |
140 |
440 |
TBG6210 |
0.54 |
5.15 |
14.2 |
20000 |
254 |
203 |
145 |
160 |
155 |
470 |
TBG6231 |
0.86 |
8.21 |
24.1 |
18000 |
273 |
217 |
155 |
160 |
165 |
490 |
TBG6247 |
1.28 |
12.22 |
32 |
17000 |
297 |
238 |
170 |
160 |
180 |
520 |
TBG6272 |
2.16 |
20.62 |
45 |
16000 |
324 |
259 |
185 |
175 |
195 |
565 |
TBG6300 |
2.9 |
27.69 |
52.9 |
14000 |
350 |
273 |
195 |
195 |
205 |
605 |
TBG6330 |
3.46 |
33 |
78 |
12000 |
394 |
308 |
220 |
220 |
230 |
680 |
TBG6360 |
4.13 |
39.44 |
101 |
10000 |
420 |
336 |
240 |
250 |
250 |
750 |
TBG8212 |
0.86 |
8.21 |
24.1 |
20000 |
254 |
203 |
145 |
160 |
155 |
470 |
TBG8233 |
1.28 |
12.22 |
32 |
18000 |
273 |
217 |
155 |
160 |
165 |
490 |
TBG8248 |
2.16 |
20.62 |
45 |
17000 |
297 |
238 |
170 |
160 |
180 |
520 |
TBG8274 |
2.9 |
27.69 |
52.9 |
16000 |
324 |
259 |
185 |
175 |
195 |
565 |
TBG8302 |
3.46 |
33 |
78 |
14000 |
350 |
273 |
195 |
195 |
205 |
605 |
TBG8333 |
4.13 |
39.44 |
101 |
12000 |
394 |
308 |
220 |
220 |
230 |
680 |
TBG8363 |
6.6 |
63 |
140 |
10000 |
420 |
336 |
240 |
250 |
250 |
750 |
TBG8396 |
8.5 |
81.11 |
197 |
9500 |
452 |
378 |
270 |
270 |
290 |
850 |
TBG8425 |
11 |
105 |
217 |
9000 |
487 |
406 |
290 |
290 |
310 |
910 |
TBG8457 |
14 |
133.7 |
320 |
8500 |
527 |
420 |
300 |
310 |
320 |
950 |
TBG8493 |
17 |
162.3 |
355 |
8000 |
563 |
455 |
325 |
320 |
340 |
1000 |
TBG8525 |
21 |
200.5 |
390 |
7500 |
617 |
476 |
340 |
335 |
360 |
1055 |
TBG8570 |
26 |
248.3 |
570 |
7000 |
648 |
490 |
350 |
355 |
370 |
1095 |
TBG8610 |
34 |
324.7 |
730 |
6000 |
688 |
546 |
390 |
370 |
410 |
1190 |
TBG0365 |
8.5 |
63 |
140 |
10000 |
420 |
336 |
240 |
250 |
250 |
750 |
TBG0400 |
11 |
81.11 |
197 |
9500 |
452 |
378 |
270 |
270 |
290 |
850 |
TBG0430 |
13 |
105 |
217 |
9000 |
487 |
406 |
290 |
290 |
310 |
910 |
TBG0460 |
16 |
133.7 |
320 |
8500 |
527 |
420 |
300 |
310 |
320 |
950 |
TBG0496 |
20 |
162.3 |
355 |
8000 |
563 |
455 |
325 |
320 |
340 |
1000 |
TBG0537 |
25 |
238.75 |
548 |
7500 |
617 |
476 |
340 |
350 |
360 |
1055 |
TBG0580 |
35 |
334.25 |
770 |
7000 |
648 |
490 |
350 |
370 |
370 |
1095 |
TBG0630 |
42 |
401.1 |
920 |
6000 |
688 |
546 |
390 |
400 |
410 |
1190 |
聯軸器型號 |
擰緊力矩(Nm) |
總質量(Kg) |
扭轉剛度KT(Nm/radxE+06) |
轉動慣量(Kgm^2) |
中間段每米長 |
角向不對中 |
軸向不對中 |
質量(Kg) |
扭轉剛度ΔKT(Nm
/radxE+06) |
轉動慣量(Kgm^2) |
最大θmax
(deg) |
角向剛度(Nm/radxE+03) |
最大 |
軸向力（N） |
TBG6115 |
45 |
11.22 |
0.0053 |
0.021 |
4.7 |
0.00389 |
0.00612 |
0.375 |
110.3 |
2 |
902 |
TBG6135 |
45 |
16.1 |
0.0796 |
0.052 |
6.0 |
0.099 |
0.013 |
0.375 |
119.5 |
2.3 |
1056 |
TBG6152 |
45 |
25.64 |
1.453 |
0.094 |
6.9 |
0.158 |
0.021 |
0.375 |
155.7 |
2.4 |
1368 |
TBG6175 |
85 |
38.6 |
2.452 |
0.18 |
10.4 |
0.289 |
0.035 |
0.375 |
168.2 |
2.6 |
2100 |
TBG6196 |
160 |
53.6 |
3.252 |
0.34 |
11.8 |
0.455 |
0.047 |
0.375 |
205.3 |
2.8 |
2306 |
TBG6210 |
160 |
73.6 |
4.210 |
0.58 |
13.5 |
0.702 |
0.085 |
0.375 |
213.6 |
3.0 |
3256 |
TBG6231 |
160 |
94.5 |
5.103 |
0.85 |
15.1 |
0.836 |
0.129 |
0.375 |
401.9 |
3.1 |
3654 |
TBG6247 |
160 |
113.8 |
8.256 |
1.14 |
22.6 |
1.536 |
0.172 |
0.375 |
447.2 |
3.3 |
3946 |
TBG6272 |
280 |
140.5 |
9.426 |
1.56 |
26.5 |
2.03 |
0.216 |
0.375 |
535.2 |
3.5 |
4653 |
TBG6300 |
280 |
162.6 |
10.257 |
2.25 |
39.5 |
2.76 |
0.444 |
0.375 |
592.3 |
3.6 |
5621 |
TBG6330 |
340 |
215.3 |
14.795 |
4.52 |
47.3 |
5.422 |
0.522 |
0.375 |
667.2 |
3.8 |
7624 |
TBG6360 |
540 |
296.5 |
30.526 |
7.15 |
53.2 |
7.032 |
0.755 |
0.375 |
720.3 |
4 |
9678 |
TBG8212 |
160 |
73.6 |
4.252 |
0.61 |
13.5 |
0.702 |
0.085 |
0.25 |
704.5 |
2 |
1458 |
TBG8233 |
160 |
94.5 |
5.15 |
0.87 |
15.1 |
0.836 |
0.129 |
0.25 |
1130 |
2.2 |
3542 |
TBG8248 |
160 |
113.8 |
8.33 |
1.16 |
22.6 |
1.536 |
0.172 |
0.25 |
1469 |
2.4 |
4216 |
TBG8274 |
280 |
140.5 |
9.52 |
1.66 |
26.5 |
2.03 |
0.216 |
0.25 |
1635 |
2.6 |
4568 |
TBG8302 |
280 |
162.6 |
10.35 |
2.32 |
39.5 |
2.76 |
0.444 |
0.25 |
1989 |
2.8 |
6542 |
TBG8333 |
340 |
215.3 |
14.94 |
4.62 |
46.3 |
5.422 |
0.522 |
0.25 |
2653 |
3.0 |
9326 |
TBG8363 |
540 |
296.5 |
30.82 |
7.21 |
51.2 |
7.032 |
0.755 |
0.25 |
3456 |
3.3 |
12681 |
TBG8396 |
540 |
365.5 |
46.321 |
10.56 |
56.1 |
8.865 |
0.923 |
0.25 |
7864 |
3.4 |
13653 |
TBG8425 |
800 |
453.2 |
61.523 |
15.32 |
71.5 |
14.65 |
1.101 |
0.25 |
6859 |
3.6 |
15782 |
TBG8457 |
800 |
630.5 |
70.142 |
23.54 |
87.3 |
16.83 |
1.522 |
0.25 |
6971 |
3.8 |
16524 |
TBG8493 |
800 |
668.5 |
75.635 |
42.35 |
94.6 |
21.32 |
2.11 |
0.25 |
7865 |
4.0 |
18936 |
TBG8525 |
1200 |
775.2 |
103.56 |
52.65 |
105.3 |
25.66 |
2.56 |
0.25 |
8654 |
4.2 |
19856 |
TBG8570 |
1200 |
935.3 |
129.263 |
66.53 |
136 |
40.37 |
4.03 |
0.25 |
8475 |
4.6 |
20541 |
TBG8610 |
1800 |
1365.2 |
146.32 |
78.32 |
147 |
50.8 |
5.07 |
0.25 |
9246 |
5 |
21456 |
TBG0365 |
540 |
301.2 |
45.32 |
7.35 |
51.2 |
7.032 |
0.755 |
0.165 |
7756 |
2.8 |
7652 |
TBG0400 |
540 |
369.1 |
60.25 |
10.68 |
56.1 |
8.865 |
0.923 |
0.165 |
12589 |
3.0 |
9862 |
TBG0430 |
800 |
457.3 |
71.235 |
15.68 |
71.5 |
14.65 |
1.101 |
0.165 |
21870 |
3.2 |
10635 |
TBG0460 |
800 |
636.8 |
80.253 |
23.86 |
87.3 |
16.83 |
1.522 |
0.165 |
24254 |
3.6 |
14963 |
TBG0496 |
800 |
675.1 |
105.41 |
42.65 |
94.6 |
21.32 |
2.11 |
0.165 |
26587 |
3.8 |
16985 |
TBG0537 |
1200 |
782.9 |
130.21 |
52.54 |
105.3 |
25.66 |
2.56 |
0.165 |
28954 |
4.0 |
18635 |
TBG0580 |
1200 |
872.9 |
148.12 |
66.86 |
136 |
40.37 |
4.03 |
0.165 |
33000 |
4.6 |
19886 |
TBG0630 |
1800 |
1378.2 |
183.26 |
80.32 |
147 |
50.8 |
5.07 |
0.165 |
34251 |
5.2 |
23687 |
◆聯軸器尺寸C、L、E、F是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；
◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；
◆扭轉剛度是按表中結構尺寸得出的(已計入軸的配合段)，當用戶有特殊需要時可通過調整中間段長度E或有關尺寸而獲得。若僅中間段長度E有變化，扭轉剛度可由下式計算出：
式中: K-所需扭轉剛度 -表上的扭轉剛度 -中間段每米扭轉剛度量 -尺寸E的變化值
◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
其它系列高速膜片聯軸器

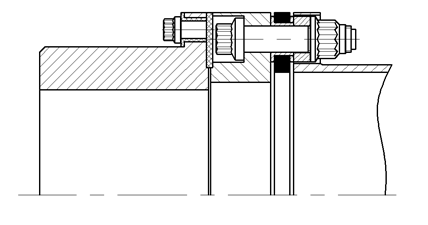

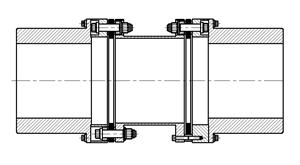

根據客戶需要我們又將現有的型式進行了拓展來滿足客戶的需求，下面是結構簡圖：
設計軸頭端面設計尺寸較小時，我們一般采用TBS型聯軸器，但是如果單膜片聯軸器滿足不了設計需要時我們應該采用TBM型聯軸器。TBM型聯軸器有雙膜片結構，能夠同時具有TBL型聯軸器的吸收能力。

TBM型高速膜片聯軸器 TBS型 高速膜片聯軸器
設計轉速小于3000rpm，TBL軸頭包容能力較小時可以選用TBP型聯軸器。設計轉速大于3000rpm，TBL軸頭包容能力較小時可以選用TBF型聯軸器。TBF型聯軸器采用了止口配合，有很好的同軸度，能夠適應高轉速。

TBP型高速膜片聯軸器 TBF型高速膜片聯軸器
設計遇到可燃?xì)怏w時通常需要做絕緣處理，TBE型聯軸器可以解決這個問題，絕緣板能夠很好的起到絕緣的作用。
TBE型高速膜片聯軸器
拓展產品若有需要可垂詢天碩聯軸器技術部，進行非標產品設計。
有任何疑問和其它需求，歡迎向天碩銷售工程師咨詢。
|
