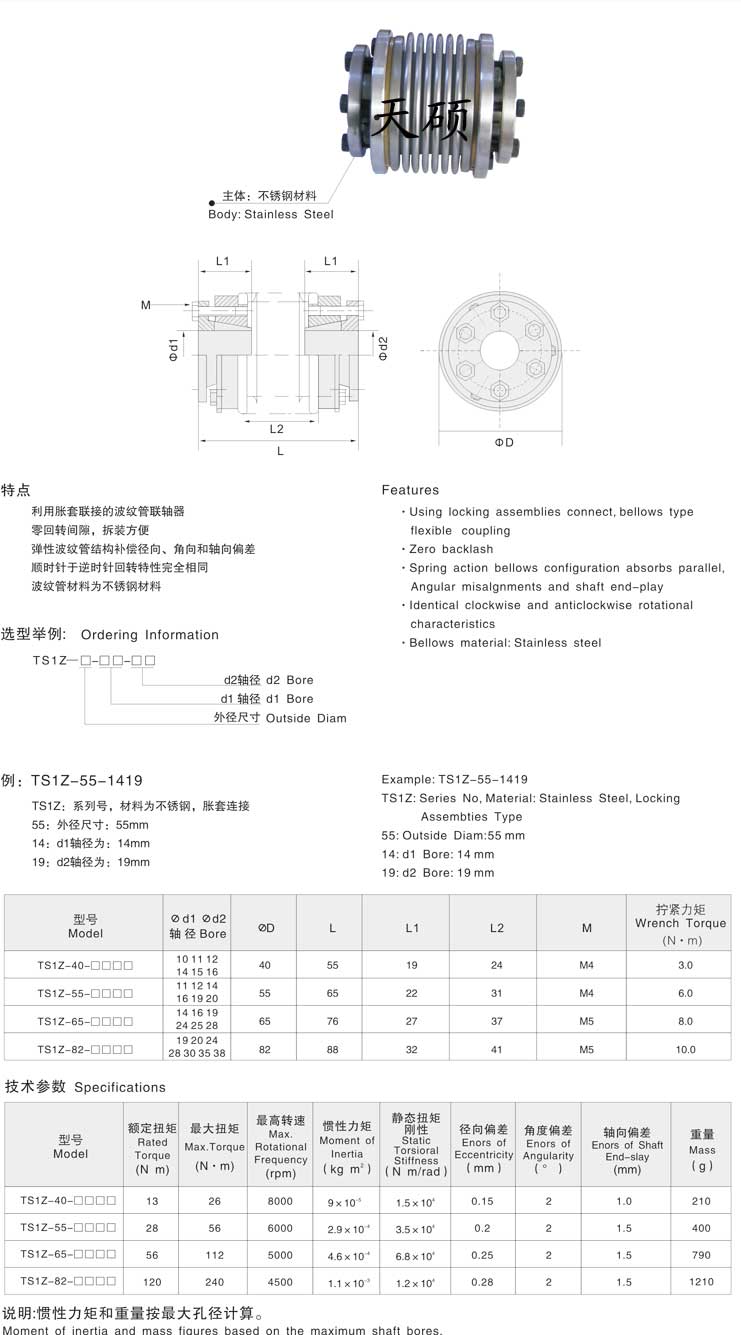

脹套--波紋管聯軸器  詳細信息

編碼器聯軸器  詳細信息

　 波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向、徑向和角度錯位在平穩均勻中得到補償，使用脹緊方式，安裝空間小，裝卸方便。主要應用領域有：機床、數控銑床、包裝機械、木工機械、印刷機械、石材機械、紡織機械、金屬板材機械等。
波紋管聯軸器特征：
　　 （1）波紋管聯軸器超柔性的編碼器聯軸器；
　　 （2）波紋管聯軸器體積小巧，轉動慣量極低；
　　 （3）波紋管聯軸器零間隙、耐腐蝕性強
　　 （4）波紋管聯軸器高扭矩剛性、卓越靈敏度和傳遞大的扭矩
　　 （5）波紋管聯軸器不銹鋼波紋管結構容許偏心、偏角和軸向偏差
　　 （6）波紋管聯軸器順時針與逆時針回轉特性完全相同
　　 （7）波紋管聯軸器壽命長、終身免維護
　　 （8）波紋管聯軸器軸套材質：鋁合金(可選不銹鋼)
　　 （9）波紋管聯軸器固定方式：頂絲、夾緊、脹套三種固定方式

精密波紋管聯軸器 波紋管聯軸器

波紋管聯軸器簡介
波紋管聯軸器是用外形呈波紋狀的薄壁管（波紋管）直接與兩半聯軸器焊接或粘接來傳遞運動的。這種聯軸器的結構簡單，外形尺寸小，加工安裝方便，傳動精度高，主要用于要求結構緊湊，傳動精度較高的小功率精密機械和控制機構中。波紋管的材料為銅合金（如錫磷青銅QSn6.5-0.5 ）和不銹鋼（Cr18Ni9Ti）。
波紋管聯軸器的特性
紋管聯軸器由兩個轂和一個薄壁金屬管組成，它們用或焊接或粘結的方式連接在一起。盡管很多其它的材料可用，但不銹鋼和鎳還是最常用的金屬管材料。鎳管是用電沉積法完成的。這種方法首先要機加工固體的芯棒，使其成波紋形，利用電鍍鎳在芯棒上，然后芯棒被化學溶解，從而得到鎳的波紋管。這種方法能控制波紋管壁厚的精度，并能得到比其他方法制作的波紋管更薄的壁厚。這種薄壁波紋管使聯軸器具有高敏感性和反應迅速，使它成為理想的用于極小且精密的儀器應用中。
波紋管聯軸器主要應用領域有：機床、數控銑床、包裝機械、木工機械、印刷機械、石材機械、紡織機械、金屬板材機械等。波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向、徑向和角度錯位在平穩均勻中得到補償，使用脹緊方式，安裝空間小，裝卸方便。

波紋管聯軸器優勢
1.波紋管聯軸器無間隙,高靈敏度
2.波紋管聯軸器彈性高,更能很好的保護設備
3.波紋管聯軸器可吸收振動,同時補償徑向,角向和軸向偏差能力強
4.波紋管聯軸器抗油污,耐腐蝕性強
5.波紋管聯軸器扭向剛性,順時針與逆時針回轉特性完全相同
6.波紋管聯軸器常用于數控機床,分度盤等產業機械。
