該標準適用于制動輪直徑為100～800mm的瓦塊式制動器。
技術要求
①輪緣表面淬火硬度35～45HRC，深度為2～3mm。
②材料 D≤200mm者為45鍛鋼
D≥250mm者為ZG340—570。
③鍵槽型式、尺寸及公差按GB/T 3852—97《聯軸器軸孔和聯接型式及尺寸》的規定。
標記示例：
制動輪200—Y60 JB/ZQ 4389—86
200—制動輪直徑，mm
Y—圓柱形軸孔

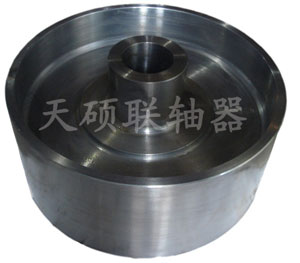

我公司是生產各種規格型號制動輪型號有100制動輪、160制動輪、200制動輪、250制動輪、315制動輪、300制動輪、400制動輪、500制動輪、630制動輪、710制動輪、800制動輪、700制動輪聯軸器,冷卻器的專業公司,有鼓形齒式、CL型齒式、NGCL帶制動輪鼓形齒式聯軸器、撓性聯軸器和彈性聯軸器、梅花形聯軸器、萬向聯軸器等．

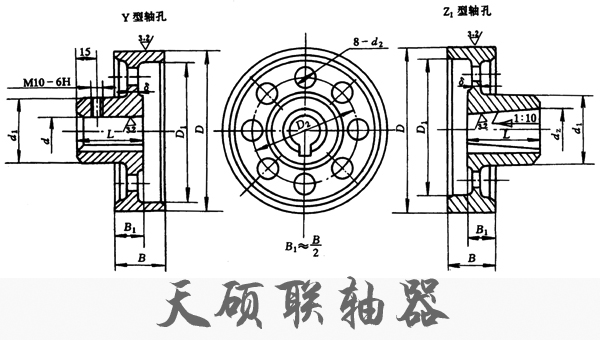

制動輪基本參數和主要尺寸 mm
D |
Y型軸孔 |
Z1型軸孔 |
B |
D1 |
D2 |
d1 |
d2 |
δ |
轉動慣量
（kg·m2） |
質量
(kg) |
d |
L |
dz |
L |
100 |
25，28 |
62 |
25,28 |
44 |
70 |
84 |
— |
65 |
— |
8 |
0.0075 |
3.0 |
30,32,35 |
82 |
30,32,35 |
60 |
160 |
25,28 |
62 |
25,28 |
44 |
70 |
145 |
105 |
65 |
30 |
8 |
0.03 |
5 |
30,32,35 |
82 |
30,32,35 |
60 |
200 |
25,28 |
62 |
30,32,35,38 |
60 |
85 |
180 |
140 |
100 |
30 |
8 |
0.20 |
10.0 |
30,32,35,38 |
82 |
40,42,45,48,50,55 |
112 |
40,42,45,48,50,55 |
84 |
250 |
30,32,35,38 |
82 |
30,32,35,38 |
60 |
105 |
220 |
168 |
115 |
40 |
8 |
0.28 |
18.0 |
40,42,45,48,50,55 |
112 |
40,42,45,48,50,55 |
84 |
60 |
142 |
60 |
107 |
315
（300） |
40,42,45,48,50,55 |
112 |
60,65,70,75 |
107 |
135 |
290
（275） |
200 |
120 |
55 |
8 |
0.60 |
24.5 |
60,65 |
142 |
400 |
60,65,70,75 |
142 |
60,65,70,75 |
107 |
170 |
370 |
275 |
175 |
70 |
12 |
0.75 |
60.7 |
80,85 |
172 |
80,85,90,95 |
131167 |
100,110 |
500 |
80,85,90,95 |
172 |
75 |
132 |
210 |
465 |
340 |
210 |
90 |
14 |
2.0 |
100.6 |
80,85,90,95 |
100, 110 |
212 |
100,110,120 |
167 |
130 |
630
（600） |
90,95 |
172 |
90,95 |
202 |
265 |
595
（565） |
390 |
210 |
120 |
16 |
5.0 |
132.1 |
100,110,212 |
212 |
100,110,120 |
132 |
130 |
710
（700） |
100,110,120 |
212 |
110,120 |
167 |
300 |
670
（660） |
435 |
210 |
130 |
18 |
10 |
183.4 |
130 |
252 |
130 |
202 |
800 |
130,140,150 |
252 |
130,140,150 |
202 |
340 |
760 |
495 |
230 |
140 |
18 |
16.75 |
230.9 |
注：括號中的制動輪直徑，不推薦使用。
LMZ-I型分體式制動輪梅花形彈性聯軸器的適用范圍和性能特點
1.LMZ-I型分體式制動輪梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。
2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
3.與其它聯軸器相比，梅花形彈性聯軸器具有以下特點：
（1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。
