套筒聯軸器屬于剛性聯軸器，它通過聯軸套連接兩軸，所連接兩軸的直徑可以相同，也可以不相同，聯軸套與軸之間可以通過銷連接傳遞轉矩，也可以通過鍵連接或花鍵連接傳遞轉矩。套筒聯軸器結構簡單，制造方便，成本低，占用徑向尺寸小，但是裝配和拆卸都不方便。套筒聯軸器適用于低速、輕載、工作平穩的連接。

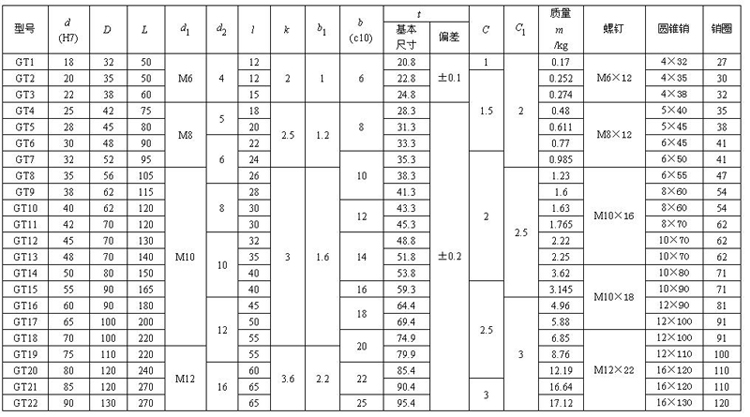

GT型套筒聯軸器尺寸/mm

套筒聯軸器是利用公用套筒，并通過鍵、花鍵或錐銷等剛性聯接件，以實現兩軸的聯。套筒聯軸器的結構簡單，制造方便，成本較低，徑向尺寸小，但裝拆不方便，需使軸作軸向移動。短適用于低速、輕載、無沖擊載荷，工作平衡和上尺寸軸的聯接。最大工作轉速一般不超過為25r/min。套筒聯軸器不具備軸向、徑向和角向補償性能。

式中 Tc——計算轉矩，Nmm； D——套筒外徑，mm； d——軸的直徑，mm，當用花鍵聯接時，d取花鍵的平均直徑； [ ]——套筒的許用剪應力，N/mm2，45號鋼制套筒，可取[ ]=35～40N/ mm2 。圓錐銷聯接驗算圓錐銷的剪切強度：

式中 d1——圓錐銷直徑，mm； [ ]——圓錐銷的許用剪應力，N/mm2，可取[ ]=0.25 ， 為銷材料的屈服極限。

套筒聯軸器是用一個整體套筒以鍵、花鍵、錐銷或過盈配合實現兩軸連接的聯軸器。它具有徑向尺寸小、結構簡單、成本低等優點；但裝拆時須軸向移動所連的軸，會帶來不方便。當采用鍵或花鍵連接時，應采用錐端緊定螺釘作軸向固定。當軸的直徑d>60 時，宜用內六角錐端緊定螺釘作軸向固定。當采用圓錐銷連接時，不需采用緊定螺釘。緊定螺釘和圓錐銷的長度應與套筒的外徑相同。為了保證連接具有一定的對中精度和便于套筒的拆裝，套筒與軸通常可采用H7/k6配合。套筒聯軸器通常適宜用在工作平穩，無沖擊載荷的條件下，最高工作轉速一般不超過250。軸的直徑一般小于100mm，采用半圓錐鍵連接時，軸徑小于35mm。套筒聯軸器所能傳遞的轉矩為，采用花鍵連接時不超過1000N.M；采用平鍵連接時不超過5600N.m；采用圓錐銷連接時不超過4000N.M；采用半圓錐連接時不超過450N.M。
套筒的材料通常為35鋼或45# 鋼，尺寸大時也可采用鑄鐵制造。采用花鍵連接時，常需經調質處理至240HBS以上。
