平行軸聯軸器是八十年代在美國、德國、日本先后應用于各工業部門的一種新型聯軸器，它的特點是偏心傳動，能夠克服徑向振動，傳動平穩無噪聲。與萬向接軸相比，占地面積小。結構簡單，加工方便，容易安裝。

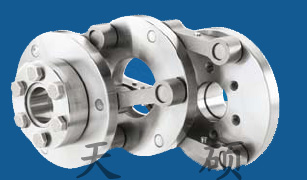

平行聯軸器,平行軸聯軸器,鏈桿式聯軸器,平行偏心聯軸器是利用鏈桿的曲柄移動的軸心不同的連接器，從一側的端圓盤輸入的動力通過鏈桿和中間圓盤，向另一側的圓盤傳動。由鏈桿的長度決定軸心的移動量，所以此連接器的軸心不同不僅可進行傳動，而且還可平行移動旋轉中的軸心。
平行軸聯軸器JB/T 7006－1993 型式、基本參數與尺寸
1 主題內容與適用范圍

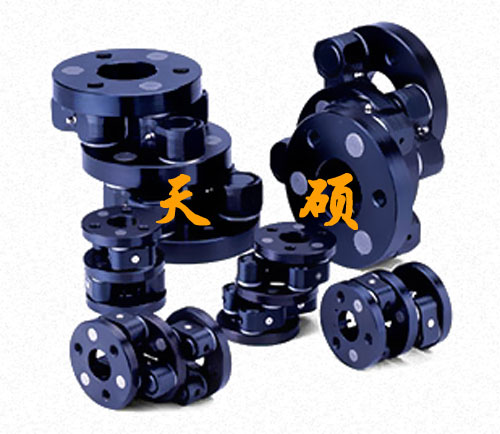

平行偏心聯軸器是一種緊湊型、高扭矩剛性聯軸器，可在非常緊湊的機殼內補償可變平行軸向偏差而不會有側面載荷。通過其模塊化結構，每次應用時都可對扭矩傳遞和徑向偏差補償能力進行優化。
應用
適用于多種設備：涂布機；木工機械；印刷機；包裝機；造紙機；輥軋成形機；
高扭轉剛性
被設計在緊湊空間內傳遞高扭矩并且提供高扭轉剛性。
等速性能
在任何可能的偏差情況下傳遞扭矩。
可變的偏心
緊湊的系統可以將驅動和從動部分連接起來，即使兩邊有很大的偏心，并且該偏心量可調節
無側面載荷
平行偏心聯軸器，不會對驅動裝置增加側面邊載荷。
結構緊湊
具有三個盤和兩套鏈節的聯軸器設計需要的底板空間非常小。
全金屬
非常平衡的部件尺寸和鏈節較大的有效半徑使得平行偏心聯軸器具有非常高的扭矩剛性。
安裝簡便通過選擇適當的軸-轂盤連接形式，可使聯軸器的安裝變得非常簡單。

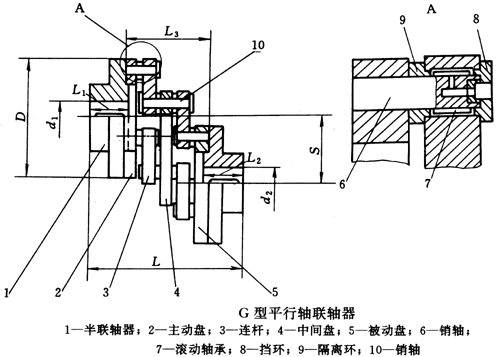

G型平行軸聯軸器基本參數和主要尺寸JB/T7006-93
G型平行軸聯軸器基本參數和主要尺寸（JB/T7006-93）/mm
型號 |
公稱轉矩
Tn/N·m |
許用轉速[n]
/r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
D |
S
max |
L3 |
L |
質量
m/kg |
轉動慣量
I/kg·mm2 |
J1型 |
L1、L2 |
PLG1 |
25 |
2000 |
18、19 |
30 |
85 |
50 |
96 |
156～184 |
4.293 |
0.00313 |
20、22、24 |
38 |
25 |
44 |
PLG2 |
45 |
2000 |
22、24、 |
38 |
100 |
50 |
96 |
172～216 |
5.909 |
0.00595 |
25、28 |
44 |
30 |
60 |
PLG3 |
75 |
2000 |
25、28 |
44 |
115 |
50 |
96 |
184～216 |
8.24 |
0.011 |
30、32、35 |
60 |
PLG4 |
100 |
2000 |
30、32、35、38 |
60 |
135 |
50 |
96 |
216～264 |
11.7674 |
0.0206 |
40 |
84 |
PLG5 |
140 |
1750 |
35、38 |
60 |
150 |
90 |
161 |
281～264 |
14.5412 |
0.0556 |
40、42、45 |
84 |
PLG6 |
240 |
1750 |
42、45、48、50、55 |
84 |
180 |
90 |
161 |
264 |
21.445 |
0.1125 |
PLG7 |
380 |
1500 |
48、50、55、56 |
84 |
205 |
90 |
161 |
264～375 |
30.634 |
0.1746 |
60 |
107 |
PLG8 |
550 |
1250 |
56 |
84 |
230 |
90 |
161 |
264 |
42.91 |
0.28056 |
60、63、65、70 |
107 |
PLG9 |
405 |
1250 |
50、55、56 |
84 |
205 |
115 |
195 |
363～409 |
46.49 |
0.21488 |
60、63 |
107 |
PLG10 |
630 |
1250 |
63、65、70、71、75 |
107 |
225 |
115 |
195 |
409 |
56.68 |
0.3297 |
PLG11 |
1000 |
1000 |
70、71、75 |
107 |
260 |
115 |
195 |
409～459 |
84.574 |
0.58234 |
80、85 |
132 |
PLG12 |
1420 |
1000 |
75 |
107 |
295 |
115 |
195 |
409～459 |
116.488 |
0.97249 |
80、85、90、95 |
132 |
PLG13 |
2460 |
1000 |
90、95 |
132 |
365 |
115 |
195 |
459～529 |
225.24 |
2.3971 |
100、110、120 |
167 |
PLG14 |
3800 |
1000 |
110、120、125 |
167 |
440 |
115 |
195 |
529～609 |
362.949 |
5.5997 |
130、140 |
207 |
PLG15 |
5950 |
750 |
125、130、140、150 |
207 |
515 |
115 |
195 |
609～679 |
554.86 |
9.7495 |
160 |
242 |
|
|

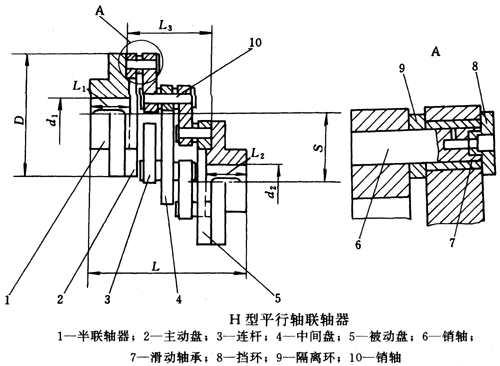

H型平行軸聯軸器基本參數和主要尺寸JB/T7006-93
H型平行軸聯軸器基本參數和主要尺寸（JB/T7006-93）/mm
型號 |
公稱轉矩
Tn/N·m |
許用轉速[n]
/r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
D |
S
max |
L3 |
L |
質量
m/kg |
轉動慣量
I/kg·mm2 |
J1型 |
L1、L2 |
PLH1 |
60 |
250 |
20、22、24 |
38 |
85 |
50 |
96 |
172～216 |
4.293 |
0.00313 |
25、28 |
44 |
30 |
60 |
PLH2 |
100 |
250 |
28 |
44 |
100 |
50 |
96 |
184～216 |
5.909 |
0.00595 |
30、32、35、38 |
60 |
PLH3 |
154 |
250 |
35、38 |
60 |
115 |
50 |
96 |
216～264 |
8.24 |
0.0110 |
40、42、45 |
84 |
PLH4 |
215 |
250 |
42、45、48、50 |
84 |
135 |
50 |
96 |
264 |
11.7674 |
0.0206 |
PLH5 |
320 |
250 |
48、50、55、56 |
84 |
150 |
90 |
161 |
329 |
14.5412 |
0.0556 |
PLH6 |
530 |
250 |
55、56 |
84 |
180 |
90 |
161 |
329～375 |
21.445 |
0.1025 |
60、63、65 |
107 |
PLH7 |
790 |
250 |
63、65、70、71 |
107 |
205 |
90 |
161 |
375 |
30.634 |
0.1746 |
PLH8 |
890 |
250 |
71、75 |
107 |
230 |
90 |
161 |
375～425 |
42.91 |
0.2805 |
80 |
132 |
PLH9 |
800 |
250 |
63、65、70、71 |
107 |
205 |
115 |
195 |
375 |
46.49 |
0.215 |
PLH10 |
1030 |
250 |
71、75、80、85 |
107 |
225 |
115 |
195 |
409～459 |
56.68 |
0.330 |
132 |
PLH11 |
1540 |
250 |
80、85、90、95 |
132 |
260 |
115 |
195 |
459 |
84.574 |
0.587 |
PLH12 |
2170 |
250 |
90、95 |
132 |
295 |
115 |
195 |
459～529 |
116.488 |
0.973 |
100、110 |
167 |
PLH13 |
3765 |
250 |
110、120、125 |
167 |
365 |
115 |
195 |
519～609 |
225.24 |
2.397 |
130、140 |
207 |
PLH14 |
5840 |
250 |
130、140、150 |
207 |
440 |
115 |
195 |
609～679 |
362.949 |
5.599 |
160 |
242 |
PLH15 |
8360 |
250 |
160、170、180 |
242 |
515 |
115 |
195 |
679～759 |
554.86 |
9.75 |
190、200 |
282 |
