根據類型分類

蛇形彈簧彈性聯軸器簡介

蛇形彈簧彈性聯軸器是異種彈簧彈性聯軸器蛇形彈簧聯軸器，是一種結構先進的金屬彈性聯軸器。它靠蛇形彈簧片來傳遞扭矩。蛇形彈簧聯軸器是當今國際機械領最先進的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件。
制動輪型號有100制動輪、160制動輪、200制動輪、250制動輪、315制動輪、300制動輪、400制動輪、500制動輪、630制動輪、710制動輪、800制動輪、700制動輪

蛇形彈簧彈性聯軸器共有九類型式，分別是JS罩殼徑向安裝型（基本型）、JSB罩殼軸向安裝型、JSS雙法蘭聯接型、JSD單法蘭聯接型、SJS接中間軸型、JSG高速型、JSZ帶制動輪型、JSP帶制動盤型、JSA安全型等。
結構
蛇形彈簧聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧片組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩，聯軸器以蛇形彈簧片嵌入兩個半聯軸節的齒槽內，來實現主動軸與從動軸的鏈接。運轉時，是靠主動端齒面對蛇簧的軸向作用力帶動從動端，來傳遞扭矩，如此在很大程度上避免了共振現象發生，且簧片在傳遞扭矩時所產生的彈性變量，使機械系統能獲得較好的減振效果，其平均減振率達36%以上。

特性及優點

特性
1、聯軸器以蛇形彈簧片軸向嵌入兩半36%以上。梯形截面的蛇形彈簧片采用優質彈簧鋼，經嚴格的熱處理，并特殊加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器（如彈性套 柱銷，尼龍棒銷聯軸器）大為增長。
2、兩個半聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近。簧片與齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量。傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時，于一定程度上有保護配套機件的安全性。
3、 聯軸器的傳動效率，經測定達99.47%，其短時超載能力為額定扭矩的兩倍，運行安全可靠。
4、 鋁合金罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使潤滑良好，而且使簧片嚙合時的噪聲被黃油阻尼吸收而消除。
5、整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。
6、由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作。
優點
1、減振性好，使用壽命長。
2、承受變動載荷范圍大，起動安全。
3、傳動效率高，運行可靠。
4、噪聲低，潤滑好。
5、結構簡單，裝拆方便。
6、整機零件少，體積小，重量輕。
7、允許有較大的安裝偏差。

應用

　　1、適用于聯接兩同軸線的中、大功率的傳動軸系，具有一定的補償兩軸相對偏移和減振、緩沖性能，工作溫度為-30℃~+150℃，傳遞公稱轉矩45~800000N.m。
2、主要應用于碎石機、曲柄往復運動、減速機、冶金、礦山，起重機械等。
3、其它各種機械及設備的軸傳動,凡是有馬達與員相連,馬達與減速箱相聯或軸與軸相聯的地方都可應用。

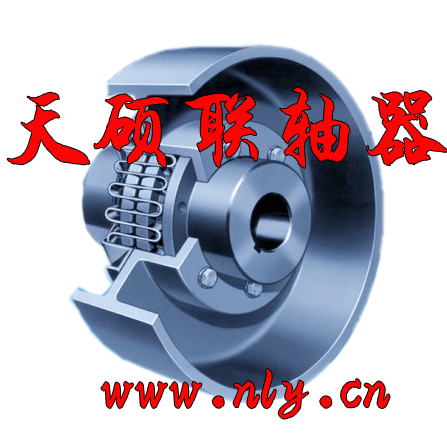

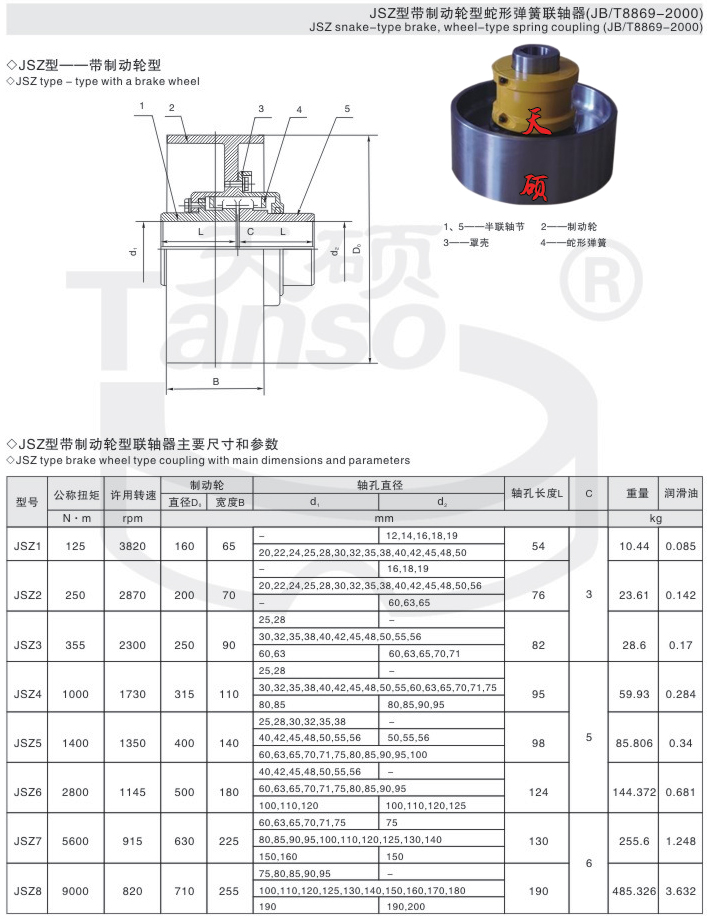

JSZ型--帶制動輪型聯軸器,連軸器,蛇形彈簧聯軸器

　
