標準編號：JB/T 7849-1995已經被JB/T 7849-2007替代，標準所規定的聯軸器適用于聯接兩同軸線的傳動軸，具有一定的徑向、軸向、角向位移補償量和減震、緩沖性能，工作溫度為-35~+80℃，傳遞公稱轉矩為1250~355000N·m。

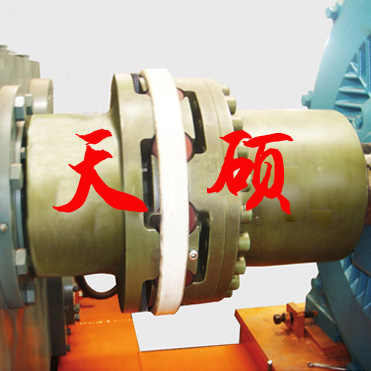

徑向彈性柱銷聯軸器是利用若干徑向分布的非金屬彈性材料制成的柱銷,置于兩半聯軸器徑向凸緣孔中,兩半聯軸器通過柱銷傳遞轉矩,具有一般彈性聯軸器共同的減振和補償性能,更換彈性件不用移動被連接的兩軸,比較方便,承載能力高,可靠性好。適用于礦山、冶金、起重運輸等行業。 |
|
|
| |
|

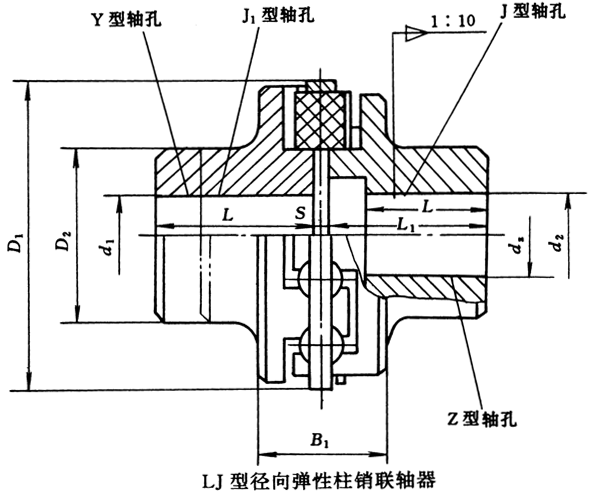

LJ型徑向彈性柱銷聯軸器基本參數及主要尺寸
LJ型徑向彈性柱銷聯軸器基本參數和主要尺寸（JB/T7849-95）/mm
型號 |
公稱轉
矩Tn/
N·m |
許用轉
速[n]/
r·min-1 |
軸孔直徑
d1、d2、d3 |
軸孔長度 |
D1 |
D2 |
S |
B1 |
轉動慣
量I/
kg·m2 |
質量
m/kg |
Y型 |
J1型 |
J、Z型 |
L |
L1 |
L |
LJ1 |
1250 |
5000 |
25、28 |
62 |
44 |
62 |
44 |
158 |
75 |
4 |
84 |
0.026 |
11.9 |
30、32、35、38 |
82 |
60 |
82 |
60 |
40、42、(45)、(48) |
112 |
84 |
112 |
84 |
LJ2 |
2000 |
4400 |
30、32、35、38 |
82 |
60 |
82 |
60 |
178 |
85 |
4 |
88 |
0.051 |
19.3 |
40、42、45、48、(50)、(55)、(56) |
112 |
84 |
112 |
84 |
LJ3 |
3150 |
4000 |
30、32、35、38 |
82 |
60 |
82 |
60 |
200 |
100 |
96 |
0.091 |
23.5 |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 |
60、63、65 |
142 |
107 |
— |
— |
LJ4 |
4500 |
3500 |
30、32、35、38 |
82 |
60 |
82 |
60 |
224 |
120 |
100 |
0.166 |
31.4 |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
LJ5 |
6300 |
3000 |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 |
260 |
140 |
8 |
114 |
0.34 |
52.3 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
80、85、(90)、(95) |
172 |
132 |
172 |
132 |
LJ6 |
12500 |
2600 |
50、55、56 |
112 |
84 |
112 |
84 |
320 |
170 |
118 |
0.8 |
79 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
80、85、90、95 |
172 |
132 |
172 |
132 |
100、110 |
212 |
167 |
212 |
167 |
LJ7 |
20000 |
2500 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
380 |
190 |
136 |
1.9 |
125 |
80、85、90、95 |
172 |
132 |
172 |
132 |
100、110、(120) |
212 |
167 |
212 |
167 |
LJ8 |
31500 |
2300 |
70、71、75 |
142 |
107 |
142 |
107 |
420 |
220 |
142 |
3.1 |
171 |
80、85、90、95 |
172 |
132 |
172 |
132 |
100、110、120、125 |
212 |
167 |
212 |
167 |
130、140 |
252 |
202 |
252 |
202 |
LJ9 |
45000 |
2100 |
80、85、90、95 |
172 |
132 |
172 |
132 |
470 |
250 |
148 |
5.4 |
237 |
100、110、120、125 |
212 |
167 |
212 |
167 |
130、140、150 |
252 |
202 |
252 |
202 |
160 |
302 |
242 |
302 |
242 |
LJ10 |
63000 |
1900 |
90、95 |
172 |
132 |
172 |
132 |
530 |
230 |
168 |
9.4 |
328 |
100、110、120、125 |
212 |
167 |
212 |
167 |
130、140、150 |
252 |
202 |
252 |
202 |
160、170、(180) |
302 |
242 |
302 |
242 |
LJ11 |
80000 |
1800 |
90、95 |
172 |
132 |
172 |
132 |
580 |
230 |
168 |
12.9 |
380 |
100、110、120、125 |
212 |
167 |
212 |
167 |
130、140、150 |
252 |
202 |
252 |
202 |
160、170、180 |
302 |
242 |
302 |
242 |
LJ12 |
100000 |
1700 |
110、120、125 |
212 |
167 |
212 |
167 |
630 |
310 |
172 |
18.9 |
480 |
130、140、150 |
252 |
202 |
252 |
202 |
160、170、180 |
302 |
242 |
302 |
242 |
190、200 |
352 |
282 |
352 |
282 |
LJ13 |
125000 |
1600 |
110、120、125 |
212 |
167 |
212 |
167 |
680 |
340 |
198 |
28 |
566 |
130、140、150 |
252 |
202 |
252 |
202 |
160、170、180 |
302 |
242 |
302 |
242 |
190、200、220 |
352 |
282 |
352 |
282 |
LJ14 |
160000 |
1500 |
130、140、150 |
252 |
202 |
252 |
202 |
740 |
370 |
202 |
42 |
777 |
160、170、180 |
302 |
242 |
302 |
242 |
190、200、220 |
352 |
282 |
352 |
282 |
240 |
410 |
330 |
— |
— |
LJ15 |
250000 |
1400 |
150 |
252 |
202 |
252 |
202 |
840 |
400 |
206 |
70 |
1030 |
160、170、180 |
302 |
242 |
302 |
242 |
190、200、220 |
352 |
282 |
352 |
282 |
240、250、260 |
410 |
330 |
— |
— |
LJ16 |
355000 |
1200 |
160、170、180 |
302 |
242 |
302 |
242 |
940 |
400 |
212 |
110 |
1240 |
190、200、220 |
352 |
282 |
352 |
282 |
240、250、260 |
410 |
330 |
— |
— |
注：1.帶（ ）孔徑不適用于J、Z型軸孔。
