我公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多商家的首要選擇。天碩聯軸器膜片聯軸器的優點：
——無需潤滑及日常維護；
——無需拆卸就能檢測膜片聯軸器的狀態；此外，設備運轉過程中，利用頻閃燈可對膜片進行檢查
——膜片聯軸器扭轉剛度高，零回轉；
——如果安裝對中準確，聯軸器終身不會損壞，壽命無限長久；
——膜片聯軸器無磨損部件，可是用于各種惡劣的工況環境；
——如果偏移誤差在限定的范圍內，聯軸器將與設備擁有同樣長的壽命；
——膜片聯軸器超扭矩安全運轉設計，峰值扭矩是額定扭矩的2倍。
天碩聯軸器秉承不斷為用戶提供更好更新的傳動產品的信念，為全國用戶帶來性能優異的膜片聯軸器！天碩聯軸器開發的膜片聯軸器為幾乎所用的工業應用場合提供了長壽命、低維護量的選擇！
天碩膜片聯軸器采用了最新的有限元素分析法進行設計，對結構及材質進行了廣泛的測試并擁有在實際應用場所中穩定運轉多年的經驗所有產品均嚴格按照ISO9001質量保證體系的要求進行質量控制，值得信賴。 天碩聯軸器天碩聯軸器膜片聯軸器在傳統結構的基礎上引入了有限元素分析法對膜片的形狀進行了改進，使其6螺栓型的產品能夠在承受1.5度偏移時仍正常運轉，此時能傳遞高達50%額定值的扭矩（詳細性能參數見聯軸器性能表）。與其他形式的聯軸器相比，膜片式聯軸器在承受偏差時作用在軸和軸承上的應力更小，同時傳遞的扭矩更多。
天碩膜片聯軸器提供多種結構形式以滿足不同用戶的使用需要：3片式中間段結構的產品適用于工業上的通常應用場合中以及OEM設備上；5片式中心脫卸式聯軸器特別適合用于石化煉油廠中以及要求滿足API標準的場合中；緊湊型聯軸器適用于原標準型鼓型齒式聯軸器的場合
值得注意的是，由于膜片聯軸器的剛性很強，如果設備安裝時兩軸間的偏差過大，膜片式聯軸器會對軸上的止推軸承產生很大的軸向應力。因此，使膜片組具有一定的導向和定位能力對于膜片式聯軸器的應用——特別是應用于高轉速場合——非常關鍵。天碩聯軸器膜片聯軸器在膜片組的螺栓孔上別具匠心的設計了定位的槽口，能與軸轂上的臺階相契合，這樣就使得本聯軸器即使在高速運轉過程中仍然保持軸上良好的定位和平衡，確保產品滿足API 617標準的要求。
天碩膜片聯軸器中間的膜片采用高等級不銹鋼(AISI-301)制成，能夠確保膜片不僅強度高、壽命持久、耐勞等特性，還能適用于大多數工況環境。與此同時，膜片表面覆蓋有低摩擦系數的涂層以減小摩擦力，提高其抗接觸磨損的能力。
膜片聯軸器采用獨特的6孔、8孔或10孔膜片組，隨著孔數的增加，聯軸器能夠傳遞的扭矩更高，剛性越強，但相應能夠容納的位移偏差量越小。
膜片聯軸器還可與過載保護軸套配合使用，組成過載保護裝置。
天碩膜片聯軸器能夠提供多種結構的產品以適用于絕大多數應用要求，此外天碩聯軸器的工程師還可定制特殊結構的產品來滿足不同客戶的特殊要求：如緊湊連接、中心脫卸、絕緣、垂直安裝、過載保護等等。
天碩膜片聯軸器的設計和制造均嚴格按照ISO 9001質量控制體系要求進行控制，保證每一個提供給用戶的聯軸器都是高質量、值得信賴的產品！

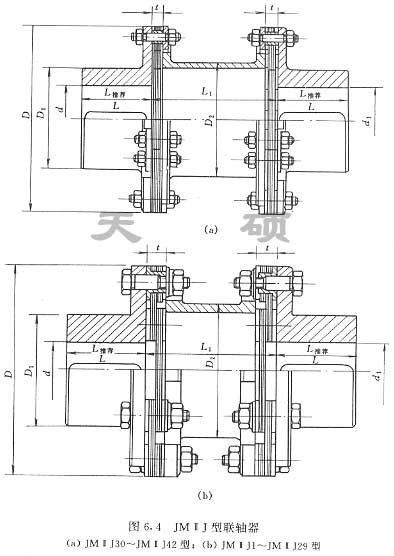

JMⅡJ型接中間軸型膜片聯軸器基本參數和主要尺寸 mm(JB/T 9147-1999)

型號	公稱扭 矩N.m	瞬時最大轉矩N.m	最大轉速r/min	軸孔直徑 d 1 、d 2	軸孔長度 mm			D mm	D1 mm	D2 mm	重量 kg		轉動 慣量 kg.m 2
					J 1 型	Y型	L(推薦 )
					L	L					L1 min質量	每增加1m
JMⅡJ1	63	100	9300	20、22、24	38	52	40	92	70	8±0.2	2	4.1	0.002
				25、28	44	62
				30、32、35、38	60	82
JMⅡJ2	100	200	8400	25、28	44	62	45	102	80	8±0.2	2.9	4.1	0.003
				30、32、35、38	60	82
				40、42、45	84	112
JMⅡJ3	250	400	6700	30、32、35、38	60	82	55	128	96	11±0.2	5.7	8	0.009
				40、42、45、48、55	84	112
JMⅡJ4	500	800	5900	35、38	60	82	65	145	116	11±0.3	8.5	8	0.017
				40、42、45、48、55、56	84	112
				60、63、65	107	142
JMⅡJ5	800	1250	5100	40、42、45、48、55、56	84	112	75	168	136	14±0.3	12.5	12	0.034
				60、63、65、70、71、75	107	142
JMⅡJ6	1250	2000	4750	45、48、55、56	84	112	80	180	140	15±0.4	16.5	12	0.053
				60、63、65、70、71、75	107	142
				80	132	172
JMⅡJ7	2000	3150	4300	50、55、56	84	112	80	200	140	15±0.4	21	19	0.082
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ8	2500	4000	4200	55、56	84	112	80	205	140	20±0.4	23	19	0.092
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ9	3150	5000	4000	55、56	84	112	90	215	160	20±0.4	27	21	0.117
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JMⅡJ10	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	170	23±0.5	36	21	0.191
				80、85、90、95	132	172
JMⅡJ11	5000	8000	3400	60、63、65、70、71、75	107	142	100	250	170	23±0.5	42	26	0.252
				80、85、90、95	132	172
				100	167	142
JMⅡJ12	6300	10000	3200	60、63、65、70、71、75	107	172	110	270	190	23±0.5	50	26	0.349
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ13	8000	12500	2850	65、70、71、75	107	142	115	300	200	27±0.6	66	47	0.56
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ14	10000	16000	2700	70、71、75	107	142	125	320	220	27±0.6	78	47	0.75
				80、85、90、95	132	172
				100、110、120、125	167	212
JMⅡJ15	12500	20000	2450	75	107	142	140	350	240	32±0.7	110	51	1.26
				80、85、90、95	132	172
				100、110、120、125	167	212
				130	202	142
JMⅡJ16	16000	25000	2300	90、95	132	172	145	370	250	32±0.7	125	72	1.63
				100、110、120、125	167	212
				130、140	202	252
JMⅡJ17	20000	31500	2150	90、95	132	172	165	400	290	32±0.7	160	72	2.45
				100、110、120、125	167	212
				130、140、150	202	252
				160	242	172
JMⅡJ18	25000	40000	1950	100、110、120、125	167	212	175	440	300	38±0.9	220	72	3.99
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ19	31500	50000	1850	120、125	167	212	185	460	320	38±0.9	245	89	4.98
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ20	35500	56000	1800	120、125	167	212	200	480	350	38±0.9	275	89	6028
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ21	40000	63000	1700	120、125	167	212	210	500	370	38±0.5	320	89	7.68
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ22	50000	80000	1600	140、150	202	252	220	540	380	44±0.1	400	110	11.6
				160、170、180	242	302
				190、200、220	282	352
JMⅡJ23	63000	100000	1450	140、150	202	252	240	600	410	50±0.1	560	145	19.8
				160、170、180	242	302
				190、200、220	282	352
				240	330	410
JMⅡJ24	80000	125000	1400	160、170、180	242	302	255	620	440	50±0.1	620	145	23.6
				190、200、220	282	352
				240、250	330	410
JMⅡJ25	90000	140000	1300	180	242	302	275	660	480	50±0.1	740	145	31.9
				190、200、220	282	352
				240、250、260	330	410
				280	380	470
JMⅡJ26	112000	180000	1200	180	242	302	295	720	510	60±1.4	970	190	50.4
				190、200、220	282	352
				240、250、260	330	410
				280、300	380	470
JMⅡJ27	140000	200000	1150	220	282	352	300	740	520	60±1.4	1050	190	57
				240、250、260	330	410
				280、300	380	470
JMⅡJ28	160000	224000	1100	240、250、260	330	410	320	770	560	60±1.4	1200	215	69.4
				280、300	380	470
JMⅡJ29	180000	280000	1050	250、260	330	410	350	820	600	60±1.4	1400	215	95.5
				280、300、320	380	470
				340	450	550
JMⅡJ30	280000	450000	1000	280、300、320	380	470	350	875	620	50±1.6	1400	235	96.5
				340、360	450	550							109.5
JMⅡJ31	400000	630000	930	300、320	380	470	350	935	630	60±1	1800	290	142
				340、360、380	450	550							152
				400	540	650							162
JMⅡJ32	450000	710000	880	320	380	470	380	1030	690	60±1	2250	330	194
				340、360、380	450	550							224
				400、420	540	650							240
JMⅡJ33	560000	900000	820	360、380	450	550	400	1080	726	66±2.2	2750	390	271
				400、420、440、450、460	540	650							325
JMⅡJ34	1000000	1600000	740	400、420、440、450、460	540	650	460	1160	836	70±2.3	3500	450	387
				460、480、500	540	650							465
JMⅡJ35	1400000	2240000	680	440、450、460、480、500	540	650	520	1290	946	82±2.6	5000	570	750
				530、560	680	800							810
JMⅡJ36	2000000	3150000	620	480、500	540	650	570	1410	1040	92±2.8	6600	710	1050
				530、560、600	680	800							1290
JMⅡJ37	2800000	4000000	570	450、460、480、500	540	640	610	1530	1100	105±3	8400	880	1630
				530、560、600、630	680	800							1950
JMⅡJ38	4000000	6000000	520	560、600、630	680	800	670	1670	1210	115±3.7	11000	1050	2670
				670、710	780	-							3030
JMⅡJ39	5000000	8000000	480	600、630	680	800	730	1830	1320	125±3.7	14500	1350	4060
				670、710、750	780								4800
JMⅡJ40	6300000	10000000	430	670、710、750	780	-	800	2000	1450	130±4	19000	1600	6600
				800、850	880	-							7500
JMⅡJ41	8000000	12500000	400	750	780	-	800	2200	1600	140±4.4	25000	1850	10400
				800、850	880	-							11900
JMⅡJ42	10000000	16000000	350	800、850	880	-	960	2400	1760	140±4.4	32000	2100	15200
				900、950	980	-							17400

膜片聯軸器安裝使用說明
