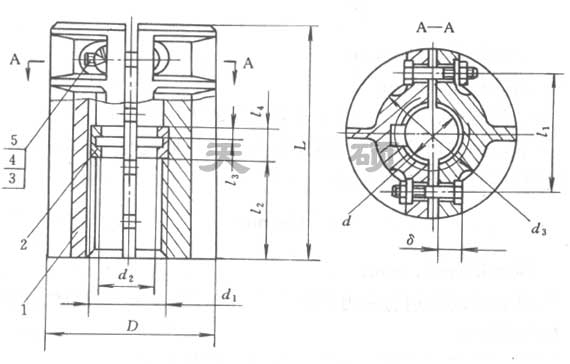

GJL 型夾殼聯軸器基本技術參數和主要尺寸

型號	公稱軸徑d	最大轉矩 Tmax/N·m	許用轉矩 [n]/r·min^-1	D	d₁	D₂	d₃	L	l₁	l₂	l₃	l₄	δ	螺栓		質量 m /kg
型號	公稱軸徑d	最大轉矩 Tmax/N·m	許用轉矩 [n]/r·min^-1	D	d₁	D₂	d₃	L	l₁	l₂	l₃	l₄	δ	個數	直徑x長度	質量 m /kg
GJL1	30	85	900	102	38	25	62	130	20	5	5	64	16	4	M12x50	4.47
GJL2	40	236	800	118	48	35	76	162	20	5	5	80	16	6	M12x50	7.60
GJL3	50	530	700	135	62	42	90	190	24	6	6	94	18	6	M12x55	10.85
GJL4	65	1400	550	172	78	55	120	250	30	8	8	124	22	8	M12x65	25.06
GJL5	80	2650	510	185	94	70	130	280	38	10	10	138	24	8	M12x70	30.16
GJL6	95	5200	415	230	110	85	160	330	38	10	10	164	30	8	M24x100	56.38
GJL7	110	9000	380	260	125	100	190	390	46	12	12	190	38	8	M24x120	78.00

夾殼聯軸器是主要有以下幾點特點:
(1) 夾殼聯軸器重量輕,超低慣性和高靈敏度;
(2) 夾殼聯軸器免維護,超強抗油和耐腐蝕性;
(3) 夾殼聯軸器無法容許偏心,使用時應讓軸盡量外露;
(4) 夾殼聯軸器主體材質可選鑄鐵、鑄鋼，有腐蝕的情況下使用不銹鋼材質;
(5) 夾殼聯軸器固定方式有夾緊,頂絲固定;
(6) 夾殼聯軸器結構簡單,裝卸方便;

●夾殼聯軸器裝配和拆卸時軸不需軸向移動，所以裝拆很方便，夾殼聯軸器的缺點是兩軸軸線對中精度低，結構和形狀比較復雜，制造及平衡精度較低，只適用于低速和載荷平穩的場合，通常最大外緣的線速度不大于 5m/s ，當線速度超過 5m/s 時需要進行平衡校驗。
●為了改善平衡狀況，螺栓應正、倒相間安裝。夾殼聯軸器不具備軸向、徑向和角向的補償性能。
●立式夾殼聯軸器的得特性與夾殼聯軸器近似，結構簡單，裝拆方便，適用于低速（最高圓周線速度為５Ｍ／Ｓ），無沖擊，振動載荷平穩的場合，宜用于攪拌器等立軸的聯接。● 夾殼聯軸器是利用兩個沿軸向剖分的夾殼，用螺栓夾緊以實現兩軸聯接，靠兩半聯軸器表面間的摩擦力傳遞轉矩，利用平鍵作輔助聯接。。
