精密齒盤、鼠牙盤、端齒盤

　　

精密齒盤、端齒盤、鼠牙盤，端面齒盤是分度設備的關鍵部件，它能確保MCT、CNC車床轉塔刀架、等分轉臺等多工序自動數控機床和其它分度設備的運行精度。
1.標準型：為客戶提供多種標準型號（外徑：Φ50mm~~Φ800mm）和齒數（20~~360）的產品，可根據使用場所和用途的變化選擇不同外徑和齒數的產品。
2.硬度高，耐磨損：采用經過嚴格熱處理的鉻鉬鋼為材質的端面齒盤，具有耐磨損，使用壽命長的特點。
3.定位精度和重復定位精度高：確保±2.5秒的定位精度，±1秒的重復定位精度
4.超精密自定中心，嚙合精準：通過凸凹齒的嚙合，可實現精確的自動定中心，而且互換性佳。
5.可定制：接受客戶的特殊定制。
（一）體端面齒盤
結構簡單，便于作為標準部件用于分度裝置；兼容性強。
（二）三體端面齒盤
分度工作臺不必抬起，可用于重型加工，有效防止內部切屑進入工作臺。

直齒端齒盤（簡稱齒盤）的系列參數和互換性尺寸。

以齒盤的外徑作為主參數，齒盤的外徑系列如下：

100mm；110mm；125mm；140mm；160mm；180mm；200mm；220mm；250mm；280mm；320mm；360mm；400mm；450mm；500mm；560mm；630mm；710mm；800mm；1000mm；

齒盤的齒數系列如下：60；72；120；144；180；240；360和720。

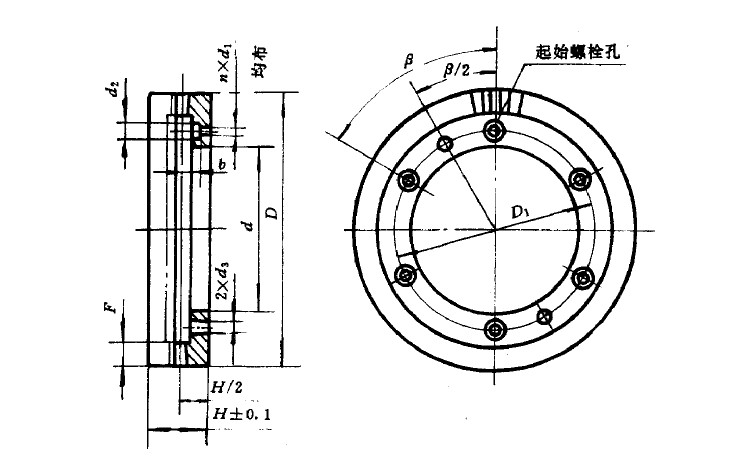

序號	外徑D	內徑d	齒長F	齒盤副	螺栓孔					錐銷孔d3
			max	厚度H	分布圓直徑D1	數量n	直徑d1	沉孔直徑d2	沉孔深度b
1	100	55	6	30	72	6	7	12	6	8
2	110	65			82
3	125	70	8		90
4	140	80		40	102		9	15	8
5	160	100			122
6	180	120	10		140
7	200	140			160
8	220	150		50	175	8	11	18	10	10
9	250	180	12		202
10	280	200			230
11	320	260			260
12	360	280	16	60	295	12	13.5	22	12	12
13	400	300			335
14	450	350			385
15	500	400	20	70	430
16	560	450			485		17.5	28	16	16
17	630	500	25	80	540
18	710	580			620	18
19	800	660	32	100	700
20	1000	850		120	890
注
1外徑D的公差為h9。
2內徑d的公差為H6。
3分布圓直徑D1的公差為±0.2。
