標準編號：JB/T 7849-1995已經被JB/T 7849-2007替代，標準所規定的聯軸器適用于聯接兩同軸線的傳動軸，具有一定的徑向、軸向、角向位移補償量和減震、緩沖性能，工作溫度為-35~+80℃，傳遞公稱轉矩為1250~355000N·m。
徑向彈性柱銷聯軸器是利用若干徑向分布的非金屬彈性材料制成的柱銷,置于兩半聯軸器徑向凸緣孔中,兩半聯軸器通過柱銷傳遞轉矩,具有一般彈性聯軸器共同的減振和補償性能,更換彈性件不用移動被連接的兩軸,比較方便,承載能力高,可靠性好。適用于礦山、冶金、起重運輸?shù)刃袠I(yè)。 |
|
|
| |
|
| |
LJJ型徑向彈性柱銷聯軸器基本參數和主要尺寸(JB/T7849-95)

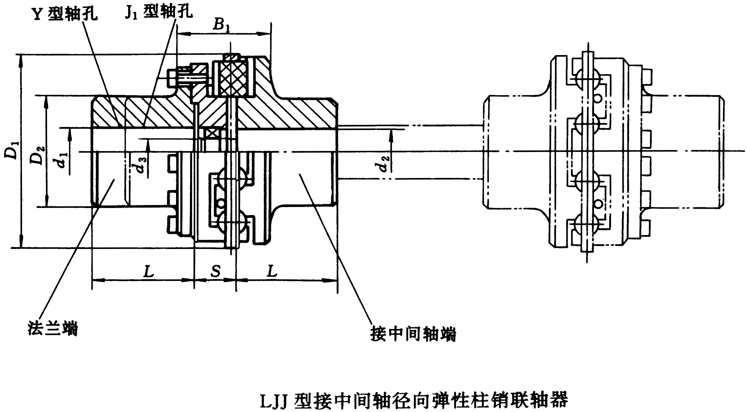

LJJ型接中間軸徑向彈性柱銷聯軸器基本參數和主要尺寸（JB/T7849-95）/mm
型號 |
公稱轉
矩Tn/
N·m |
許用轉
速[n]/
r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
D1 |
D2 |
d3 |
S |
B1 |
轉動慣
量I/
kg·m2 |
質量
m/kg |
Y型 |
J1型 |
L |
LJJ1 |
1250 |
5000 |
25、28 |
62 |
44 |
150 |
75 |
25 |
44 |
98 |
0.03 |
13.5 |
30、32、35、38 |
82 |
60 |
40、42、45、48 |
112 |
84 |
LJJ2 |
2000 |
4400 |
30、32、35、38 |
82 |
60 |
178 |
85 |
102 |
0.058 |
21 |
40、42、45、48、50、55、56 |
112 |
84 |
LJJ3 |
3156 |
4000 |
30、32、35、38 |
82 |
60 |
200 |
100 |
50 |
111 |
0.1 |
26 |
40、42、45、48、50、55、56 |
112 |
84 |
60、63、65 |
142 |
107 |
LJJ4 |
4500 |
3500 |
30、32、35、38 |
82 |
60 |
224 |
120 |
115 |
0.186 |
35 |
40、42、45、48、50、55、56 |
112 |
84 |
60、63、65、70、71、75 |
142 |
107 |
LJJ5 |
6300 |
3000 |
40、42、45、48、50、55、56 |
112 |
84 |
265 |
140 |
35 |
58 |
132 |
0.38 |
58 |
60、63、65、70、71、75 |
142 |
107 |
80、85、90、95 |
172 |
132 |
LJJ6 |
12500 |
2600 |
50、55、56 |
112 |
84 |
320 |
170 |
59 |
136 |
0.95 |
89 |
60、63、65、70、71、75 |
142 |
107 |
80、85、90、95 |
172 |
132 |
100、110 |
212 |
167 |
LJJ7 |
20000 |
2500 |
60、63、65、70、71、75 |
142 |
107 |
380 |
190 |
66 |
154 |
2.11 |
140 |
80、85、90、95 |
172 |
132 |
100、110、120 |
212 |
167 |
LJJ8 |
31500 |
2300 |
70、71、75 |
142 |
107 |
420 |
220 |
69 |
162 |
3.46 |
188 |
80、85、90、95 |
172 |
132 |
100、110、120、125 |
212 |
167 |
130、140 |
252 |
202 |
LJJ9 |
45000 |
2100 |
80、85、90、95 |
172 |
132 |
470 |
250 |
70 |
69 |
168 |
6 |
264 |
100、110、120、125 |
212 |
167 |
130、140、150 |
252 |
202 |
160 |
302 |
242 |
LJJ10 |
63000 |
1900 |
90、95 |
172 |
132 |
530 |
280 |
81 |
193 |
11 |
365 |
100、110、120、125 |
212 |
167 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
LJJ11 |
80000 |
1800 |
90、95 |
172 |
132 |
580 |
15 |
432 |
100、110、120、125 |
212 |
167 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
LJJ12 |
100000 |
1700 |
110、120、125 |
212 |
167 |
630 |
310 |
86 |
197 |
22 |
545 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
190、200 |
352 |
202 |
LJJ13 |
125000 |
1600 |
110、120、125 |
212 |
167 |
680 |
340 |
98 |
226 |
32 |
647 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
190、200、220 |
352 |
282 |
LJJ14 |
160000 |
1500 |
130、140、150 |
252 |
202 |
740 |
370 |
125 |
100 |
232 |
47 |
891 |
160、170、180 |
302 |
242 |
190、200、220 |
352 |
282 |
240 |
410 |
330 |
LJJ15 |
250000 |
1400 |
150 |
252 |
202 |
840 |
400 |
102 |
236 |
80 |
1177 |
160、170、180 |
302 |
242 |
190、200、220 |
352 |
282 |
240、250、260 |
410 |
330 |
LJJ16 |
355000 |
1200 |
160、170、180 |
302 |
242 |
940 |
104 |
247 |
128 |
1449 |
190、200、220 |
352 |
282 |
240、250、260 |
410 |
330 |
注：1.表中轉動慣量和質量均是按聯軸器最大實體計算的近似值。
2.用戶在設計中間軸時，與軸承孔d3配合的軸徑公差選用間隙配合。
|
|
