H型彈性塊聯軸器特點
H型聯軸器的金屬部件由優質灰口鑄鐵GG-25制成. 其彈性元件由合成橡膠制成,具有穩定的轉距傳遞性,脆化效應小. 由于柱銷和彈性元件的優化設計,即使出現軸對中偏差也無磨損.
H型 聯軸器作為高速聯軸器廣泛應用在機械設備,例如泵驅動系統或發動機驅動系統, 或者作為低速大轉距聯軸器用于聯接齒輪箱和驅動設備.
HTLB型彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)

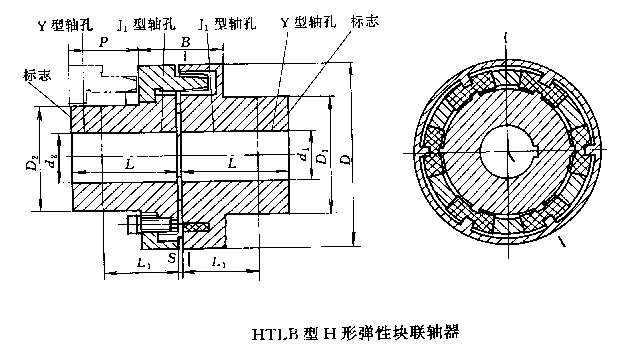

HTLB型H形彈性塊聯軸器基本參數和主要尺寸（JB/T5511-91）/mm
| 型號 |
公稱轉
矩Tn/
N·m |
許用轉速
[n]/r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
B |
D |
D1 |
D2 |
S |
P |
轉動慣
量I/
kg·m2 |
質量
m/kg |
| Y型 |
J1型 |
| 鐵 |
鋼 |
L |
L1 |
| HTLB1 |
160 |
5000 |
5000 |
28 |
62 |
44 |
49 |
110 |
80 |
62 |
2 |
33 |
0.007 |
6 |
| 30、32、35、38 |
82 |
60 |
| 40*、42*、45* |
112 |
84 |
| HTLB2 |
250 |
4500 |
32、35、38 |
82 |
60 |
56 |
125 |
92 |
75 |
38 |
0.012 |
9.2 |
| 40、42、45、48*、50* |
112 |
84 |
| HTLB3 |
355 |
4000 |
5000 |
38 |
82 |
60 |
62 |
140 |
100 |
80 |
43 |
0.02 |
11.2 |
| 40、42、45、48、50、55*、56* |
112 |
84 |
| HTLB4 |
560 |
3500 |
4700 |
42、45、48、50、55、56 |
69 |
160 |
110 |
95 |
47 |
0.039 |
17.8 |
| 60*、63*、65* |
142 |
107 |
| HTLB5 |
900 |
3100 |
4200 |
50、55、56 |
112 |
84 |
74 |
180 |
125 |
108 |
50 |
0.072 |
25.4 |
| 60、63、65、70*、71*、75* |
142 |
107 |
| HTLB6 |
1400 |
2800 |
3800 |
60、63、65、70、71、75 |
81 |
200 |
140 |
122 |
53 |
0.117 |
31.3 |
| 80*、85* |
172 |
132 |
| HTLB7 |
2000 |
2500 |
3300 |
65、70、71、75 |
142 |
107 |
92 |
225 |
150 |
138 |
61 |
0.183 |
43.4 |
| 80、85、90* |
172 |
132 |
| HTLB8 |
2800 |
2200 |
3000 |
71、75 |
142 |
107 |
105 |
250 |
165 |
155 |
3 |
69 |
0.35 |
58.5 |
| 80、85、90、95 |
172 |
132 |
| 100* |
212 |
167 |
| HTLB9 |
4000 |
2000 |
2700 |
80、85、90、95 |
172 |
132 |
110 |
280 |
180 |
172 |
73 |
0.55 |
81 |
| 100、110* |
212 |
167 |
| HTLB10 |
5600 |
1800 |
2400 |
90、95 |
172 |
132 |
120 |
315 |
200 |
200 |
78 |
0.9 |
98.9 |
| 100、110、120、125 |
212 |
167 |
| HTLB11 |
7100 |
1600 |
2100 |
100、110、120、125 |
128 |
350 |
230 |
230 |
83 |
1.6 |
152 |
| 130、140 |
252 |
202 |
| HTLB12 |
10000 |
1400 |
1900 |
110、120、125 |
212 |
167 |
137 |
400 |
250 |
250 |
88 |
2.7 |
182.8 |
| 130、140、150 |
252 |
202 |
| HTLB13 |
12500 |
1300 |
1700 |
120、125 |
212 |
167 |
155 |
440 |
265 |
265 |
5 |
99 |
3.9 |
204 |
| 130、140、150 |
252 |
202 |
| 160 |
302 |
242 |
| HTLB14 |
16000 |
1200 |
1500 |
130、140、150 |
252 |
202 |
160 |
480 |
300 |
300 |
104 |
5.9 |
277.6 |
| 160、170 |
302 |
242 |
| HTLB15 |
20000 |
1100 |
1400 |
140、150 |
252 |
202 |
175 |
520 |
315 |
315 |
115 |
8.6 |
348.3 |
| 160、170、180 |
302 |
242 |
| HTLB16 |
28000 |
1000 |
1300 |
160、170、180 |
201 |
560 |
320 |
320 |
6 |
125 |
13.9 |
496.9 |
| 190、200 |
352 |
282 |
| HTLB17 |
35500 |
900 |
1200 |
170、180 |
302 |
242 |
215 |
610 |
352 |
352 |
135 |
20.2 |
582 |
| 190、200、220 |
352 |
282 |
| HTLB18 |
45000 |
860 |
1100 |
180 |
302 |
242 |
234 |
660 |
384 |
384 |
145 |
29.7 |
706.2 |
| 190、200、220 |
352 |
280 |
| 240 |
410 |
330 |
| HTLB19 |
63000 |
800 |
1000 |
200、220 |
352 |
280 |
246 |
710 |
416 |
416 |
155 |
43.2 |
917.2 |
| 240、250 |
410 |
330 |
注：1.聯軸器的轉動慣量和質量是按鑄鐵件最小軸孔尺寸計算的近似值。
2.標有“*”號的軸孔直徑不適用于d2。
3.瞬時過載轉矩不得大于公稱轉矩值的2倍。
4.表中尺寸P為拆卸撥爪的最小尺寸。 |
|
H型彈性塊聯軸器特點
H形彈性塊聯軸器是利用若干個H表狀的彈性件，并將主、從動端半聯軸器的凸塊對應插入H形彈性件之間，以實現兩半聯軸器的聯接。H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本較低，裝卸方便，具有一定補償兩軸相對偏移和減振、緩沖性能，適用于聯接兩同軸線的傳動軸，具有失效保護功能，最大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩
，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合 |
