NJD(DSN)型低速逆止器

1.結構特點及工作原理

NJD(DSN)型低速逆止器（以下簡稱逆止器）是為了適應帶式輸送機發展需求，我公司科技創新吸收國內外同類產品最新技術，才用滾柱在楔面上的單向離合原理而設計。當逆止器單向轉動時（即正常運轉），帶有精密楔面的內圈和滾柱組件與驅動軸一起轉動，外圈與力臂固定在一起不動，滾柱和外圈之間形成潤滑油膜，使得自由轉動無金屬接觸。因此逆止器無空轉阻力矩，溫升很不明顯。使用壽命顯著提高。
當皮帶減速至內圈停止時滾柱保持架在復位彈簧作用下帶動滾柱移到接觸區。所有滾柱均勻，準確的定位，確保載荷分布均勻，此時滾柱擠壓在硬質精密的內圈楔面和外圈表面之間，逆止器實現逆止。
3.使用范圍及環境
該逆止器能有效地阻止物料因重力而發生的逆行或下滑事故，并且在逆止狀態時整個驅動裝置仍處于卸載狀態，將不會影響對電機減速機等驅動部件的維修和更換，是對防止因驅動系統損壞而出現的逆行事故，具有可靠的安全防護，該逆止器可用于大型傾斜帶式輸送機，斗式提升機，刮板輸送機的逆止防護，其它設備也可參照使用。

該逆止器在運行中比其它形式的逆止器產生的熱量要小，但也應注意異常原因造成熱量過高。允許最高溫度為80℃，此時要檢查對主機設備的影響必要時應采取適當措施。

在使用環境超過38℃時在露天下工作應采防護措施，如使用遮陽罩通風式冷卻設備等。此外逆止器周圍環境不應有暴露的腐蝕性化學品或蒸氣，這會使密封件受到損壞，力臂和擋鐵處不可堆積雜物以防對逆止器產生軸向力。

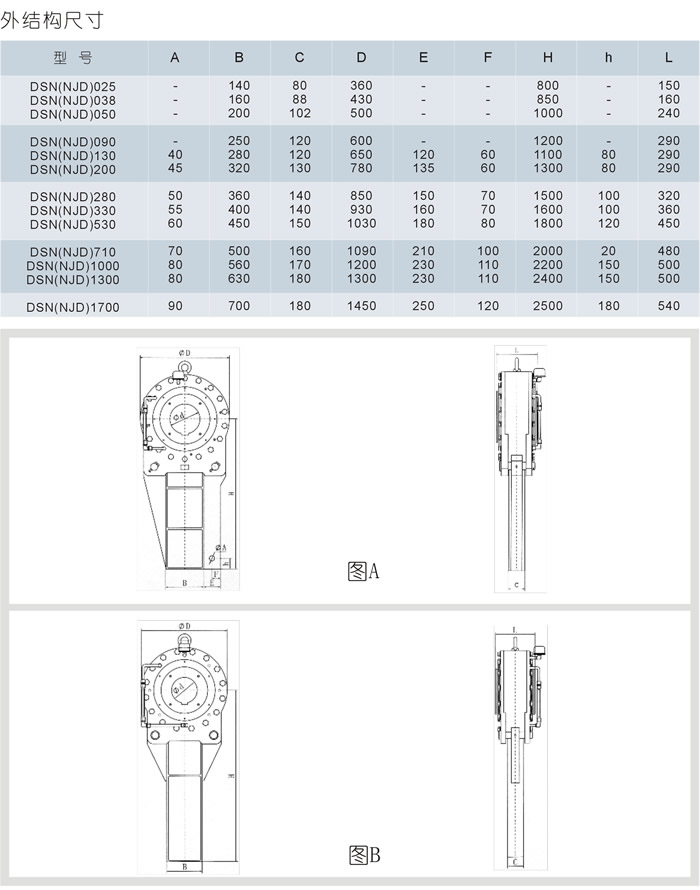

												單位：mm

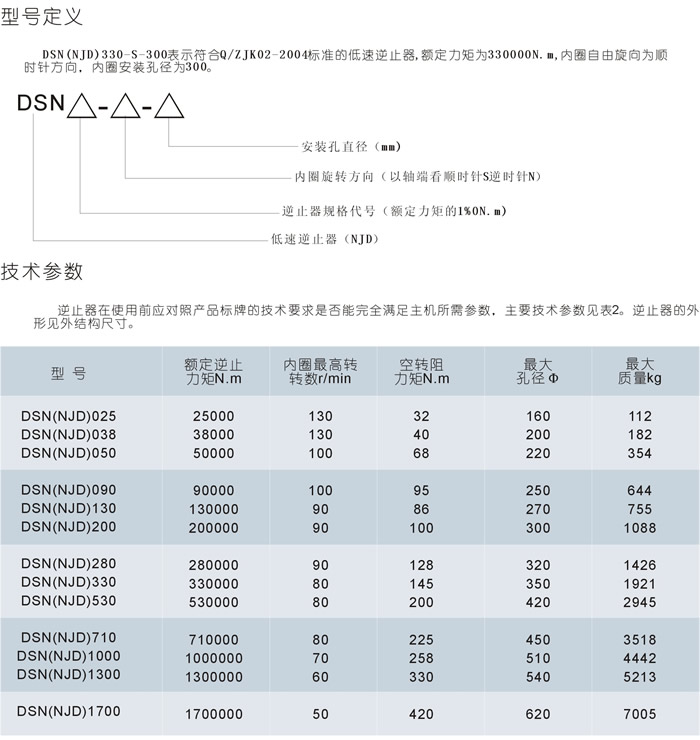

型 號	額定逆止力矩　　Tn/N.M	孔徑范圍　　d/mm	內圈最高轉速(r..min)	空轉阻力矩 (N.m)	結構尺寸									最大質量
					B	C	D	L	H	E	F	h	ФA
NJD(DSN)025	25000	120-160	130	35	140	80	360	150	800					119
NJD(DSN)040	40000	140-200	130	45	160	80	430	160	850					195
NJD(DSN)050	5000	160-220	100	75	200	100	500	240	1000					362
NJD(DSN)090	90000	180-250	100	95	250	116	600	290	1200					674
NJD(DSN)130	130000	200-270	90	100	280	122	650	290	1100	120	60	80	40	768
NJD(DSN)200	200000	230-300	90	110	320	130	780	290	1300	135	60	80	45	1088
NJD(DSN)280	280000	250-320	90	140	360	140	850	320	1500	150	70	100	50	1452
NJD(DSN)330	330000	280-350	80	160	400	142	930	360	1600	160	70	100	55	1962
NJD(DSN)530	530000	320-420	80	220	450	150	1030	450	1800	180	80	120	60	2970
NJD(DSN)710	710000	350-450	80	250	500	160	1090	480	2000	210	100	120	70	3518
NJD(DSN)1000	1000000	380-500	70	280	560	170	1200	500	2200	230	110	150	80	4442

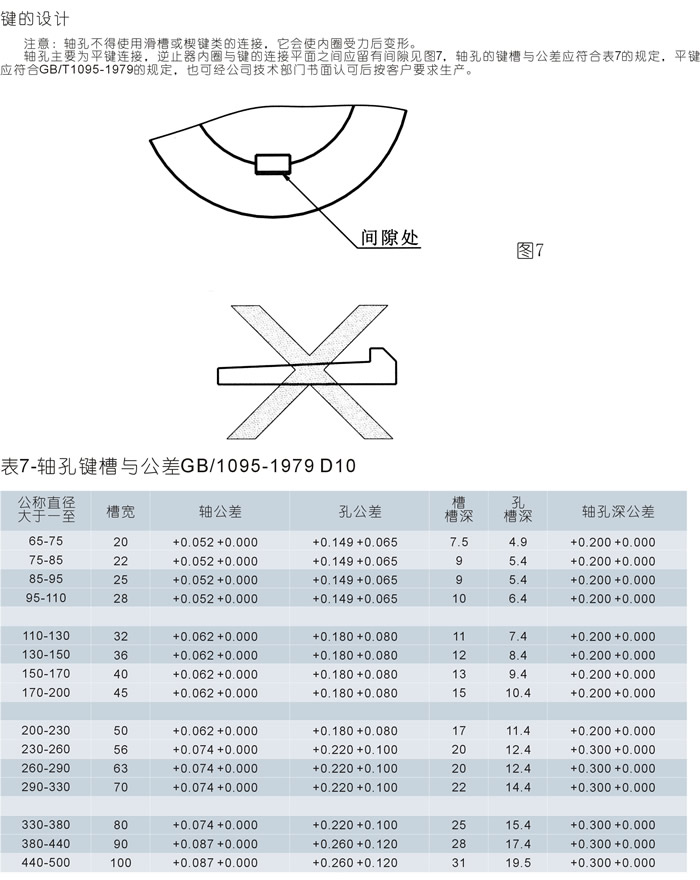

注：孔徑公差E7，推薦軸公差h7或h6，安裝孔鍵尺寸按GB/T1095-2003選取，鍵的剖面尺寸公差選用松聯，聯接軸為H9,轂為D10
7.逆止器的選用
逆止器安裝在減速機低速軸或傳動滾筒軸上，根據實際工礦計算所需逆止力矩Tc、Tc要小于或等于額定逆止力矩（即Tc≤Te)。
TC=9550XP/nXst≤Te(N.m)
式中：TC-計算逆止力矩N.m Te-額定逆止力矩N.m P-逆止功率KW st-逆止器工礦系數
n-安裝軸轉速r/min
根據核算的逆止力矩按表1選擇逆止器規格Tc≤Te。
根據軸徑軸伸尺寸，確定逆止器的安裝孔徑。
確定逆止器的旋轉方向，面對安裝軸伸端觀察，順時針方向旋轉為S，反之為N。
逆止器力臂的安裝型式，有垂直、水平和傾斜，垂直安裝推薦選用無銷孔安裝，傾斜和水平安裝推薦選用有銷孔安裝形式。訂貨請說明。

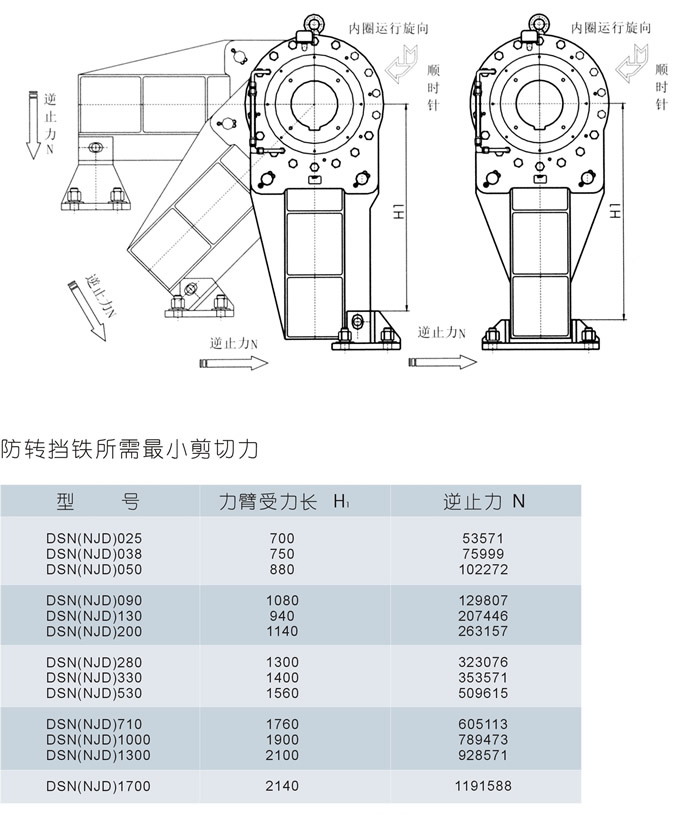

防轉擋鐵是用來固定逆止器力臂，它必需有足夠的抗剪切 ( 壓力 )強度，根據用戶所選力臂長短不一時，其所須的抗剪切強度也隨之變化，可參見公式1的計算。標準長度的力臂所需的最小抗剪切強度見下表和下圖. 當銷孔安裝時，擋鐵上的銷孔必須是長孔，長孔的方向應與力臂的安裝角度相同，以免使逆止器外圈受到徑向力。在逆止器受逆止力時擋鐵上的銷是不受力的，它作用于正常運行時的防轉。
